硬密封球閥產品概述

硬密封球閥是一種密封材料為金屬，適用于高溫高壓及介質帶有固體顆粒的氣-固或液-固兩相流動場合的球閥。該閥通過對閥座和球體的表面進行噴涂硬質合金或硬化材料后，再進行研磨，使之具有密封所必需的硬度和精度，并在其閥座背后設置有圓柱或蝶形彈簧，通過彈簧來調整和補償高溫下材料的膨脹問題。本產品特適合應用在石油、煤化工、多晶硅等行業的壓力管道中，以切斷介質的流動。

硬密封球閥主要由左右閥體、球體、閥座、閥桿、支架和驅動裝置等組成，其左右閥體通過螺栓螺母連接形成一腔體，帶有通孔的球體位于閥腔內，球體的上端與閥桿相連，而它的兩側則分別設置有閥座，支架通過螺釘與閥體固定連接，驅動裝置通過支架與閥桿軸連接，該閥的閥座為金屬材料，在閥座和閥體之間依次設置有密封件、壓環、圓柱或蝶形彈簧，其中密封件通常為V型結構的柔性石墨。

硬密封球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	WC6	CF8	CF3	CF8M	CF3M
2	閥座	2Cr13	25Cr2Mo1VA	304	304L	316	316L
3	球體	2Cr13	25Cr2Mo1VA	304	304L	316	316L
4	閥桿	2Cr13	25Cr2Mo1VA	304	304L	316	316L
5	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
6	填料壓蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
7	彈簧	17-7PH	Inconel750	17-7PH	17-7PH	17-7PH	17-7PH
8	螺柱	35CrMoA	25Cr2MoVA	304	304	316	316
9	螺母	30CrMoA	35CrMoA	304	304	316	316

硬密封球閥技術參數

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

硬密封球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！

硬密封球閥結構圖

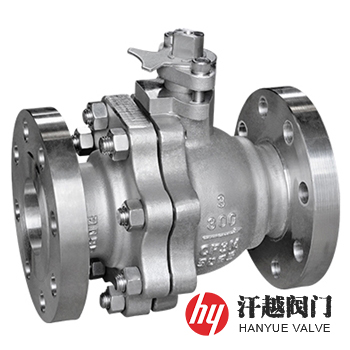

硬密封球閥

本產品根據不同工況需求球體和閥座可噴涂或堆焊碳化鎢鈷、碳化鎢鈷鉻、鎳基合金、碳化鉻、陶瓷等，如果你需訂購我廠法蘭球閥產品，咨詢時煩請?zhí)峁┕Q尺寸、公稱壓力、閥體和內件材質、工作溫度、法蘭標準及密封面形式等。
