蝸輪球閥產品概述

蝸輪球閥由一個依靠手動操作的蝸輪傳動機構和浮動球球閥組成，通過轉動手輪來控制閥門的開關，其閥桿設置在閥體內，閥桿底部與球體相連，閥體內設有閥座，球體設置在兩個閥座之間，閥座分別與閥體和閥蓋接觸，閥體和閥蓋通過螺栓和螺母進行連接，閥體和閥蓋之間設置有O型圈和石墨墊片，閥體上設有支架，蝸輪裝置套放在閥桿頂端。該閥球體是浮動的，在介質壓力作用下，球體能產生相應的位移，并緊壓在出口端的密封面上，保障密封。本產品具有流體阻力小，啟閉省力等優點。

蝸輪球閥通過采用非金屬密封閥座結構設計，從而使閥門在中、低壓及真空狀態下獲得可靠的密封。該閥為了保證球體在關閉位置時，能產生一個介質的作用力，事先在閥裝配時，球體必須緊貼閥座，而且需要過盈，產生一個預緊比壓。

蝸輪球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	球體	2Cr13	304	304L	316	316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	閥桿	2Cr13	304	304L	316	316L
6	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	螺栓	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
10	蝸輪	組合件	組合件	組合件	組合件	組合件

蝸輪球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

蝸輪球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

蝸輪球閥結構圖

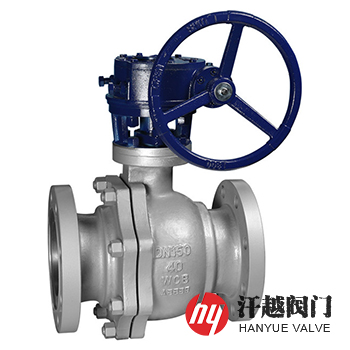

蝸輪球閥

如果你需訂購我廠法蘭球閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質、內件材料、使用介質、工作溫度、法蘭標準法蘭密封面形式等，本產品根據不同工況需求閥座可采用聚四氟乙烯、增強聚四氟乙烯、尼龍、對位聚苯、聚醚醚酮等。
