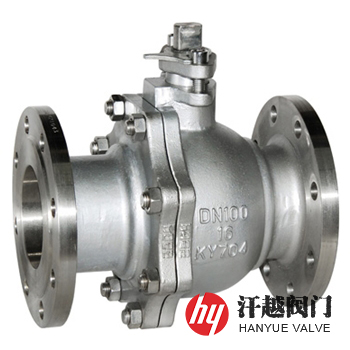

Q41H球閥_Q41Y球閥產品概述

Q41H、Q41Y球閥是一種端部連接形式為法蘭，密封副材料配對為金屬對金屬的浮動球球閥，其球體和閥座表面都經過硬化處理，包括超音速火焰噴涂、鎳基合金熱噴涂以及激光熔覆等多種硬化技術，硬度一般可達到HRC55~64，甚至能達到HRC74以上，材料的結合強度超過10000PSI。該閥針對用戶不同工況和使用要求，超音速火焰噴涂常用材料有碳化鎢鈷、碳化鎢鈷鉻、鎳基合金、碳化鉻、陶瓷等，其中碳化鎢鈷及碳化鎢鈷鉻的使用溫度一般不超過540℃，要適用于更高的溫度，通常可以采用碳化鉻及陶瓷等，而鎳基合金熱噴涂是目前在金屬硬密封球閥上成功應用的一種密封面硬化方法，鎳基合金具有優良的耐磨、耐腐蝕、耐高溫以及耐沖擊等性能，根據我們的實踐，它特適用于灰水、黑水、煤漿、煤渣等多種工況介質。

Q41H球閥_Q41Y球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	WCB	WC6	CF8	CF3	CF8M	CF3M
2	右閥體	WCB	WC6	CF8	CF3	CF8M	CF3M
3	閥座	2Cr13	25Cr2Mo1VA	304	304L	316	316L
4	球體	2Cr13	25Cr2Mo1VA	304	304L	316	316L
5	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
6	填料壓蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
7	閥桿	2Cr13	25Cr2Mo1VA	304	304L	316	316L
8	螺栓	35CrMoA	25Cr2MoVA	304	304	316	316
9	螺母	30CrMoA	35CrMoA	304	304	316	316

Q41H球閥_Q41Y球閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.6	15.0
液體高壓密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	7.04	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 9092、GB/T 26480、API 6D、API 598

Q41H球閥_Q41Y球閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b-f	Z-?d
1.6	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。

Q41H球閥_Q41Y球閥結構圖

硬密封法蘭球閥結構圖

如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，本產品密封面材料可根據介質溫度的不同需求有合金鋼或硬質合金等可供選擇。
