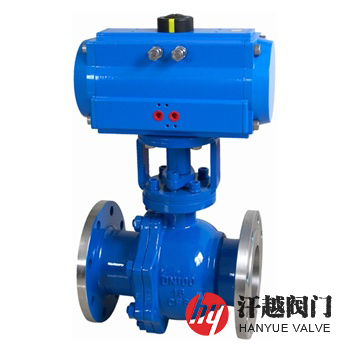

氣動法蘭球閥產品概述

氣動法蘭球閥主要由法蘭連接端的浮動球或固定球球閥和氣動執行器及附件等組成，其氣缸接入0.4~0.7MPa氣源，并與控制附件配套使用，就能控制介質流的截斷或流通。該閥閥體及內件可選用碳鋼、鉻鉬鋼、不銹鋼、雙相不銹鋼及其他特種材料等，本產品耐磨、耐高溫、耐腐蝕，它幾乎適用于所有介質。

氣動法蘭球閥可安裝在PN16～PN100或Class150 ~ Class600的各種壓力管道上，鍛鋼可達42.0MPa，以截斷或接通管路中的介質，本產品廣泛應用于石油、石化、化工、冶金、電力、環保、造紙、輕工等及相關工業部門的自動化控制系統中，適用于水、氣體、油品、蒸汽、酸堿鹽腐蝕性和氧化性介質等。

氣動法蘭球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	WCB	CF8	CF3	CF8M	CF3M
2	右閥體	WCB	CF8	CF3	CF8M	CF3M
3	球體	A105	304	304L	316	316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	閥桿	2Cr13	304	304L	316	316L
6	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	螺柱	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
10	氣動裝置	組合件	組合件	組合件	組合件	組合件

氣動法蘭球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	15.0
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	7.04	11.0
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 9092、GB/T 26480、API 6D、API 598
可配附件	行程限位開關、電磁閥、空氣過濾減壓器、定位器、保位閥、閥位傳送器、手輪機構等
氣源壓力	0.4MPa ～ 0.7MPa

氣動法蘭球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格參數，請來電咨詢！

氣動法蘭球閥結構圖

如果你需訂購我廠氣動球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度等。本產品氣動執行器可選用AW型、AT型、GT型，也可由客戶指定品牌型號等，其閥門密封面材料可根據不同工況條件采用軟密封或硬密封等。
