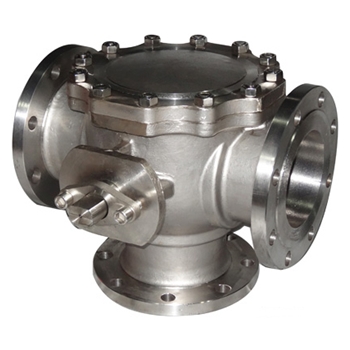

雙相鋼三通球閥產品概述
雙相鋼三通球閥是一種主體和金屬內件由SAF2205、SAF2507或ASTM A995 Gr.4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)及A182 F51、F53、F55等鑄造或鍛造成型，具有較強的抗氯化物和氯離子腐蝕性能的雙相不銹鋼三通球閥，其按流道結構形式分為T形、L形及Y形三種，其中T型三通球閥的球體不但連通了兩個垂直交叉成90度方向的流體通道，而且有一條的流體通道完全打通，可以同時連接三個流體通道，形狀呈T字型，它不僅能實現對介質流向的切換，也可使三個通道相互流通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流，T型三通球閥也可替代L型三通球閥，當替代L形用于切換介質時，兩側中任一通道可作為公共端，連接其它通道，相對于L型的只有中間的通道可作為公共端，T形在方向上的選擇更方便，更具靈活多樣性。本產品特適合安裝在含氯化物的環境管路中用于介質的分流、合流及流向的切換，它可以減少系統中閥門及管配件的使用數量，不僅節省了空間，而且簡化操作。
雙相鋼三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | SAF 2205 | SAF 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
| 2 | 閥 蓋 | SAF 2205 | SAF 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、DSS+HF | ||||
| 4 | 閥 桿 | 2205 | 2507 | A182 F51 | A182 F53 | A182 F55 |
| 5 | 球 體 | 2205 | 2507 | A182 F51 | A182 F53 | A182 F55 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
雙相鋼三通球閥技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 6D、API 598 | ||||
雙相鋼三通球閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 外形及連接尺寸/mm | ||||||
| L | L1 | D | K | R | C-f | n-d | ||
| 16 | 25 | 180 | 90 | 115 | 85 | 68 | 18-2 | 4-?14 |
| 32 | 200 | 100 | 140 | 100 | 78 | 18-2 | 4-?18 | |
| 40 | 220 | 110 | 150 | 110 | 88 | 18-2 | 4-?18 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 18-2 | 4-?18 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 18-2 | 4-?18 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 20-2 | 8-?18 | |
| 100 | 320 | 160 | 220 | 180 | 158 | 20-2 | 8-?18 | |
| 125 | 380 | 190 | 250 | 210 | 188 | 22-2 | 8-?18 | |
| 150 | 440 | 220 | 285 | 240 | 212 | 22-2 | 8-?23 | |
| 200 | 550 | 275 | 340 | 295 | 268 | 24-2 | 12-?23 | |
| 250 | 670 | 335 | 405 | 355 | 320 | 26-2 | 12-?25 | |
| 300 | 720/850 | 425 | 460 | 410 | 378 | 28-2 | 12-?25 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||||

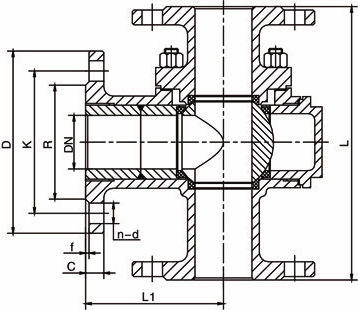

雙相鋼三通球閥結構圖
如果你需訂購我廠三通球閥系列產品，咨詢時煩請注明規格型號，如無法提供，請說明結構型式(L形、T形或Y形)、公稱通徑、公稱壓力、閥體和內件材質、使用介質及工作溫度等。
