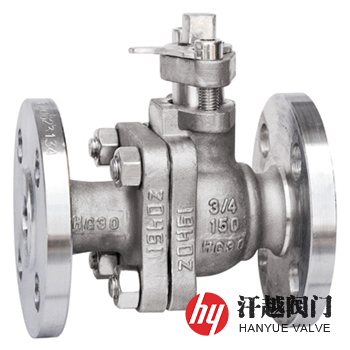

哈氏合金球閥產品概述
哈氏合金球閥是一種承壓殼體和金屬內件采用Hastelloy B、Hastelloy C及Hastelloy G等系列牌號材質鑄造或鍛造成型，主要用于截?cái)嗷蚪油ü苈废到y(tǒng)中極端苛刻的腐蝕性介質的閥門，其中Hastelloy B對各種濃度的鹽酸和非氧化性鹽及酸均耐蝕，Hastelloy C對氧化性溶劑，低濃度常溫的鹽酸和硝酸耐腐，Hastelloy G耐硫酸、硝酸、磷酸和海水等，但不耐鹵族元素酸。本產品既有氟塑料襯里閥門的耐腐蝕性能，又具有金屬閥門的強度，所以，被廣泛應用在化學、石油化工、環保及相關工業領域。
哈氏合金球閥常用材料牌號為Hastelloy C-276，其具有很好的耐氧化性氯化物水溶液及濕氯、次氯酸鹽腐蝕，對高濃度的氯化鹽溶液也有很好的耐腐蝕性(如氯化鐵和氯化銅)，特適用于強腐蝕性氧化-還原復合介質及高溫海水中。本產品的啟閉只做90度轉動，故容易實現自動化控制和遠距離控制，可根據工況需要配置氣動、電動、液動、氣液聯動或電液聯動等裝置。
哈氏合金球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 左 閥 體 | Hastelloy C-276 | Hastelloy C-4 | Hastelloy B | Hastelloy G30 | UNS N10276 |
| 2 | 閥 體 | Hastelloy C-276 | Hastelloy C-4 | Hastelloy B | Hastelloy G30 | UNS N10276 |
| 3 | 閥 桿 | UNS N10276 | UNS N06455 | UNS N10001 | UNS N06030 | UNS N10276 |
| 4 | 球 體 | UNS N10276 | UNS N06455 | UNS N10001 | UNS N06030 | UNS N10276 |
| 5 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、哈氏合金+表面硬化處理 | ||||
| 6 | 填料壓蓋 | UNS N10276 | UNS N06455 | UNS N10001 | UNS N06030 | UNS N10276 |
| 7 | 填 料 | GRAPHITE/PTFE | GRAPHITE/PTFE | GRAPHITE/PTFE | GRAPHITE/PTFE | GRAPHITE/PTFE |
| 8 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 9 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
哈氏合金球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | ||||
哈氏合金球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 表中為ASME B16.5-2017標準CL150法蘭連接浮動球球閥尺寸，如需其他規格參數，請咨詢汗越閥門技術部！ | |||||||
哈氏合金球閥結構圖
如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明浮動球還是固定球，公稱通徑、公稱壓力、閥體和內件材質、法蘭標準、使用介質及介質溫度等，本產品常用牌號有Hastelloy C-276、Hastelloy C-4、Hastelloy B、Hastelloy B-2、Hastelloy G-30以及N10276、N06455、N10001、N10665、N06030等。
