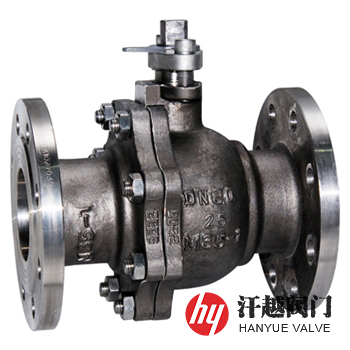

蒙乃爾合金球閥產品概述

蒙乃爾合金球閥主要部件由M35-1、M30C、N04400及N05500等材質鑄造或鍛造成型，適合安裝在酸（非氧化性）、堿、鹽等介質管道上，作啟閉裝置用，其所使用的材料既有高強度和韌性，又具有優良的抗還原酸及強堿介質和海水侵蝕，在HF酸、氟氣、氯氣、熱濃堿液中表現優異，耐85%濃度以下的H?SO?腐蝕。該閥有整體和內件兩大類型，整體型是指球閥的殼體和內件均為Monel合金，其主要用在煉油廠烷基化裝置中的HF酸再生塔部分以及煉油廠催化劑的無灰添加劑的生產和氯堿廠高濃度的氯堿液系統等工況中。內件型系指閥門的殼體材質為碳鋼或不銹鋼，而它的球體、閥桿及金屬閥座等為Monel，其中以碳鋼為殼體的蒙乃爾合金球閥適用于煉油廠烷基化裝置上的HF酸系統的低溫區域，其利用碳鋼對低溫(≤71℃)的無水氫氟酸有較好的耐蝕性能，而殼體為不銹鋼的則是用在乙烯、丙烯、液氧、純氧及海水和其他工況中。

蒙乃爾合金球閥部件材料

序號	部件名稱	材料名稱
1	閥體	M35-1	M30C	Monel 400	Monel K-500	N04400	N05500
2	左閥體	M35-1	M30C	Monel 400	Monel K-500	N04400	N05500
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、蒙乃爾合金+表面硬化處理
4	球體	N04400	N04400	Monel 400	Monel K-500	N04400	N05500
5	閥桿	N04400	N04400	Monel 400	Monel K-500	N04400	N05500
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺栓	316	316	316	316	316	316
8	螺母	316	316	316	316	316	316

蒙乃爾合金球閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.45	15.0
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	6.93	11.0
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

蒙乃爾合金球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！

蒙乃爾合金球閥結構圖

如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明結構型式，公稱通徑、公稱壓力、閥體和內件材料、使用介質、工作溫度、端部連接法蘭標準及密封面形式等，本產品在烷基化裝置中使用的整體Monel合金球閥和Monel合金內件球閥從可靠性角度考慮，要求選用壓力為Class300，用于其他工況的Monel合金內件閥門，有Class150 和Class300磅及PN16~PN63等。
