蒸汽疏水閥的安裝設計要求及典型配置

蒸汽疏水閥的安裝應當滿足供貨商和設計的要求。

1、一般疏水閥的安裝要比用汽設備的凝結水出口低，但在有些設備低于疏水閥安裝位置的，應該在蒸汽管的低點設置U型返水接頭，靠它的作用把凝結水吸上來。

2、對于蒸汽管道的疏水，應在管道底部設置集液腿，集液腿的管徑一般比蒸汽管徑小兩級，但最大不超過DN250，集液腿底部比疏水閥入口低25mm-30mm，便于收集管道中固體顆粒，防止堵塞疏水閥。

3、蒸汽疏水閥不允許串聯使用，多臺用汽設備不能共用1臺疏水閥以防止短路。

4、疏水閥一般不設旁通，如果必須設，旁通應水平安裝或在疏水閥之上。

蒸汽疏水閥組的典型配置見圖1，下面分別說明各部件的作用：

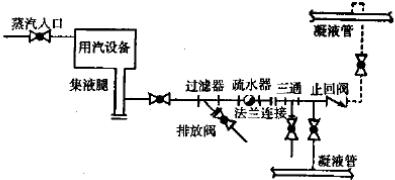

圖 1 蒸汽疏水閥的典型配置

1、集液腿：一方面收集凝結水，另一方面可防止水錘。

2、帶有排放閥的Y型過濾器：過濾器（通常為100目）主要是防止疏水閥的堵塞污染，通過打開排放閥既可以判斷疏水閥工作是否正常，又可以在疏水閥檢修時泄壓。

3、疏水閥下游的導淋三通：主要用于幫助診斷疏水閥的故障。

4、蒸汽疏水閥前后的切斷閥：主要是用于維修更換疏水閥。

5、疏水閥下游法蘭連接：一般疏水閥要求螺紋連接，尤其是上游為了減少蒸汽泄漏的可能。而下游采用法蘭連接主要是考慮有些疏水閥在維修時要拆除管道（例如倒吊桶式疏水閥）

6、止回閥：對于蒸汽疏水閥出口管有向上立管的應設止回閥，但對熱動力式可不設，因其自身有止回作用。
