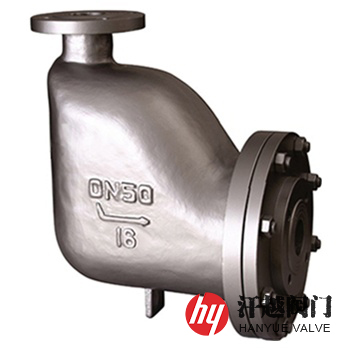

GH4杠桿浮球式蒸汽疏水閥

GH4杠桿浮球式蒸汽疏水閥產品概述

GH4杠桿浮球式蒸汽疏水閥是一種采用平衡雙閥座結構設計，使上下閥芯在開閥時需要的力量相對較小，在高壓差工況下能獲得超大排量的蒸汽疏水閥，其開始啟動時，內置自動排空氣裝置的雙金屬片平展，空氣排放閥常開，空氣自動排出，低溫凝結水順利流入閥內，浮球漂起，打開雙座閥迅速排放凝結水，隨著高溫水汽流入，雙金屬片受熱關閉空氣閥，浮球隨著液面下落關閉閥門阻止蒸汽泄漏，浮球內裝有揮發性液體，它隨著升溫而蒸發，內壓升高，與外部壓力平衡，從而增加了浮球的耐壓強度和抗水擊能力。該閥所有活動部件都安裝在閥蓋上，使閥的檢修和維護十分方便，并且閥內裝有雙金屬空氣排放閥，能自動排除空氣，使得閥在初始或正常工作時，無空氣等不凝氣體氣堵現象發生。本產品重量輕，體積小排水量大，可連續排水，主要安裝在要求溫度升高較快，加熱穩定和熱效率高的設備上，而且一般用在凝結水量大、連續排放的場合。

GH4杠桿浮球式蒸汽疏水閥部件材料

GH4杠桿浮球式蒸汽疏水閥性能規范

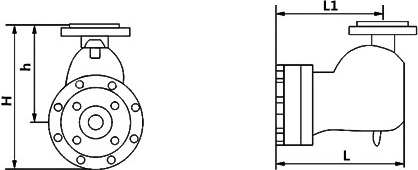

GH4杠桿浮球式蒸汽疏水閥外型尺寸

GH4杠桿浮球式蒸汽疏水閥結構圖

在選擇蒸汽疏水閥時必須確認以下參數：凝結水排量、工作壓力 、工作壓差、閥體和內件材料、公稱壓力、公稱尺寸及端部連接方式，凝結水負荷的選用倍率一般為1.5~2.0之間。
