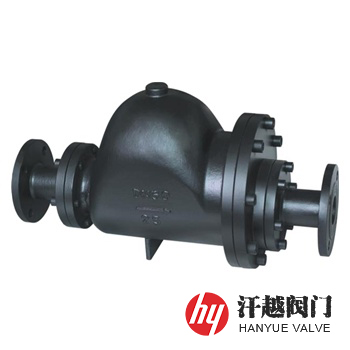

GH5杠桿浮球式蒸汽疏水閥產品概述

G3、GH3、G5、GH5杠桿浮球式蒸汽疏水閥是一種根據液位差和溫度變化而進行動作的平衡雙閥座杠桿浮球式蒸汽疏水閥，當設備剛啟動時，閥是涼的，雙金屬片平展，自動排空氣裝置處于開啟狀態，連續排放出初始空氣，當冷凝水進入閥內時，浮球隨冷凝水液位上升，打開雙閥座，使冷凝水迅速排出，隨著熱凝結水及蒸汽的流入，雙金屬片受熱開始彎曲變形，并帶動排空氣裝置的閥片關閉其閥口，當凝結水停止進入蒸汽疏水閥時，浮球隨液位下降關閉閥門阻止蒸汽泄漏。該閥內置自動排空氣裝置，能排接近飽和蒸汽溫度的空氣，有效解決氣阻現象，提高設備啟動效率，即使凝結水負荷變化時，也能連續排除凝結水，確保工藝所需溫度，平衡雙閥座的兩個閥片，受力面積相同，方向相反，減輕閥座臨界開啟力量，實現小體積大排量，閥座設計位于水面下，形成水封，即使低負荷工況下也不會泄漏蒸汽。

GH5杠桿浮球式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A217 WC6	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	浮球	A240 304	A240 304	A240 304	A240 304L	A240 316	A240 316L
4	閥芯	A276 440	A276 440	A276 304	A276 304L	A276 316	A276 316L
5	雙閥座	A276 430	A276 430	A276 304	A276 304L	A276 316	A276 316L
6	控制架	A240 304	A240 304	A240 304	A240 304L	A240 316	A240 316L
7	熱敏元件	17-4PH	17-4PH	A276 304	A276 304L	A276 316	A276 316L

GH5杠桿浮球式蒸汽疏水閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等
檢驗驗收	GB/T 12251-2005 蒸汽疏水閥試驗方法

GH5杠桿浮球式蒸汽疏水閥外型尺寸

工作壓力 MPa	公稱通徑 DN	尺寸(mm)				產品型號	參考重量 KG
工作壓力 MPa	公稱通徑 DN	L	H	h	W	產品型號	參考重量 KG
0.01~2.1	25	265	280	115	230	G3	28
	32	265	280	115	230		28
	40	265	280	115	230		28
	50	265	280	115	230		28
0.01~2.1	50	360	300	120	260	G5	52
	65	360	300	120	260		52
	80	360	300	120	260		52
	100	360	300	120	260		52
0.01~1.0	25	427	280	115	230	GH3	44
0.01~1.0	32	427	280	115	230	GH3	44
0.01~1.6	25	437	280	115	230	GH3	46
	32	437	280	115	230		46
	40	437	280	115	230		46
	50	437	280	115	230		46
0.01~2.1	50	457	280	115	230	GH3	48
0.01~1.6	50	570	300	120	260	GH5	70
	65	570	300	120	260		70
	80	570	300	120	260		70
	100	570	300	120	260		70
0.01~2.1	50	570	300	120	260	GH5	73
	65	570	300	120	260		73
	80	570	300	120	260		73
	100	570	300	120	260		73

GH5杠桿浮球式蒸汽疏水閥結構圖

在選擇蒸汽疏水閥時必須考慮以下因素：應用場合、設備類型、系統壓力、蒸汽溫度、工作壓差、閥體和內件材質、公稱壓力、公稱尺寸、連接方式等。本產品有G3、G5、GH3、GH5四種型號。
