L型三通球閥用于管路中介質流向的切換，能夠使相互垂直的兩個流道連通。普通的L型三通球閥通常采用兩閥座結構設計，也可以采用三閥座或四閥座結構設計，但是普通的L型三通球閥只能用于流向的切換，不具有三通道同時密封切斷的功能，如圖1所示。

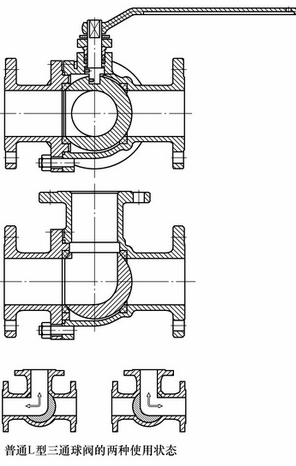

圖1  普通的L型三通球閥用于流向的切換

對于某些使用工況，用戶不僅需要采用L型三通球閥進行流向的切換，而且還希望采用L型三通球閥同時切斷三個管道，由于普通L型三通球閥不具有該功能， 為了實現該功能，用戶需要在三個管路上分別安裝截?cái)嚅y，這樣不僅管路系統造價提高，而且系統復雜，操作非常麻煩，為此，本公司對L型三通球閥進行了創新設計，新設計的L型三通球閥采用三閥座結構設計，也可以采用四閥座結構設計，采用大球體設計，閥門不僅具有普通L型三通球閥的流向切換功能，而且還具有三通道同時密封切斷功能，閥門的功能切換操作非常簡單，只要通過閥桿的旋轉操作即可實現，結構設計及原理如圖2所示。

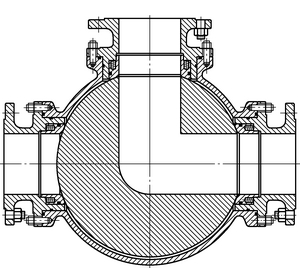

圖2  本公司設計開發的具有三通道同時密封切斷功能的L型三通球閥
