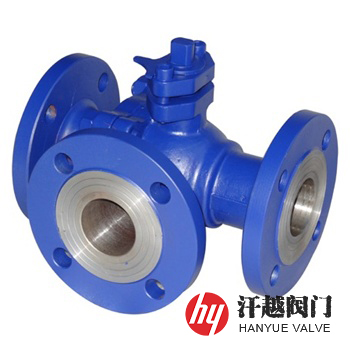

L型三通球閥產品簡介

L型三通球閥是一種球體中流道形狀是L形，呈直角布置，閥體上有一進兩出三個通道，呈T字垂直分布，這樣球體轉動90°角則可將入口端的物料從左出料口切換至右出料口，反之亦然的L形三通換向閥。其通常采用兩閥座結構，分別置于兩側的出口，并緊貼在球面上，球體內開設有呈90度角的通孔，從而不但能實現對管道中介質流向的切換，而且能使相互垂直的兩個通道連通或關閉。該閥主要通過手柄、蝸輪、氣動、電動、液動等執行機構驅動閥桿帶動球體在閥腔內做90°正反旋轉運動，以實現對管路中介質流動方向的切換。應該注意的是，本產品是出口端密封，它只具備流向切換功能，而不可能同時將進、出口兩端的流體截斷，所以其在管線運行時一直處于開啟狀態。

L型三通球閥部件材料

序號	部件名稱	材料名稱
1	閥蓋	WCB	CF8	CF3	CF8M	CF3M
2	閥體	WCB	CF8	CF3	CF8M	CF3M
3	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	304	304	304L	316	316L
5	閥桿	2Cr13	304	304L	316	316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	彈簧	17-7PH	17-7PH	17-7PH	17-7PH	17-7PH

L型三通球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598

L型三通球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	L1	D	K	R	C-f	n-d
16	25	180	90	115	85	68	18-2	4-?14
	32	200	100	140	100	78	18-2	4-?18
	40	220	110	150	110	88	18-2	4-?18
	50	240	120	165	125	102	18-2	4-?18
	65	260	130	185	145	122	18-2	4-?18
	80	280	140	200	160	138	20-2	8-?18
	100	320	160	220	180	158	20-2	8-?18
	125	380	190	250	210	188	22-2	8-?18
	150	440	220	285	240	212	22-2	8-?23
	200	550	275	340	295	268	24-2	12-?23
	250	670	335	405	355	320	26-2	12-?25
	300	850	425	460	410	378	28-2	12-?25
表中為部分HG/T 20592-2009標準PN16法蘭連接浮動式三通球閥尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

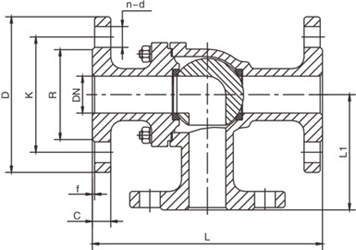

L型三通球閥結構圖

本產品有軟密封和硬密封兩種。如果你需訂購我廠三通球閥系列產品，訂單上應給出結構類型(L型、T型、Y型120°或135°等)、規格、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式及驅動方式等。
