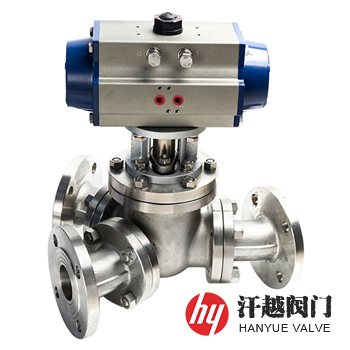

氣動Y型三通球閥產品介紹

氣動Y型三通球閥主要由Y型三通球閥和氣動執行機構以及電磁閥、限位開關、空氣過濾減壓閥等控制裝置組成，其閥體中設有Y形流體通道，并放置有接通或切斷流體通道的球體，球體上有一體成型的閥桿，氣動驅動裝置與閥桿固定連接，當氣缸與電路和系統氣源接通后，空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動，從而驅動閥桿帶動球體轉動120°或135°，實現介質流向的切換與自動控制的功能。
氣動Y型三通球閥閥體采用的是一進兩出(一個進料口，二個出料口)的Y形三通結構，其帶柄球體兩通孔呈120°或135°。該閥出廠初始狀態為右出料口關閉，進料口與左出料口相通，當需要換向時，接通氣源，氣源壓力作用在氣缸活塞上產生一個推力，帶動閥桿旋轉120°或135°，球體位移，使閥門進料口與右出料口相通，左出料口關閉。本產品氣動執行器可選用120°或135°角行程GT、AT或AW系列單、雙作用。

氣動Y型三通球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	彎頭	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
5	帶柄球體	A351 CF8	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
8	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

氣動Y型三通球閥性能參數

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598

氣動Y型三通球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	L0	D	K	R	C-f	n-d
16 ~ 25 (Class150) 20	50	340	110	160	125	100	16-3	4-?18
	65	400	130	180	145	120	18-3	4-?18
	80	410	150	195	160	135	20-3	8-?18
	100	460	170	215	180	155	20-3	8-?18
	125	560	190	245	210	185	22-3	8-?18
	150	660	210	280	240	210	24-3	8-?23
	200	800	235	335	295	265	26-3	12-?23
	250	1030	290	405	355	320	30-3	12-?25
	300	1140	350	460	410	375	30-4	12-?25
表中為部分JB/T 79-2015標準PN16法蘭連接尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

氣動Y型三通球閥結構圖

如果你需訂購我廠三通球閥產品，咨詢時煩請?zhí)峁╊愋?有L型、T型、Y型三種)、角度(Y型有120°和135°兩種)、公稱尺寸、公稱壓力、閥體材料、內件材質、介質溫度、氣源壓力、是否配氣動三聯件等，本產品出廠初始狀態分向左或向右兩種流向，用戶應根據工況實際情況確認好。
