氣動偏心半球閥雙作用和單作用的區別

氣動偏心半球閥是以壓縮空氣為動力，以實現開啟和關閉偏心半球閥的。該閥門可配備雙作用氣動執行或單作用氣動執行器。那么，氣動偏心半球閥雙作用和單作用的有什么區別呢？下面本文先從偏心半球閥氣動執行器傳動結構原理入手為大家講解：

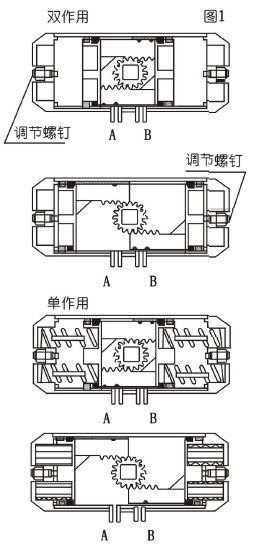

當壓縮控制器從管嘴A進入氣動執行器時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒輪帶動旋轉軸上的齒輪逆時針方向轉動90°，閥門即被打開。此時氣動執行器兩端的氣體隨管嘴B排除。反之，當壓縮空氣從管嘴B進入氣動執行器的兩端時，氣體推動雙胡哦哦賽向中間直線運動，活塞上的齒輪帶動旋轉軸上的齒輪順時針方向轉動90°，閥門即被關閉。此時氣動執行器中間的氣體隨管嘴A排出。以上為標準型的傳動原理。(根據用戶要求，氣動執行器可裝置成與標準型相反的傳動原理，即旋轉軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。)

單作用(彈簧復位型)氣動執行器管嘴A為進氣口，管嘴B為排氣孔(管嘴B應安裝消聲器)。管嘴A進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。

氣動偏心半球閥雙作用和單作用的最大區別在于：雙作用氣動執行器閥開與閥關都需要壓縮空氣的推力來執行。也就說，該氣動執行器，在失氣的情況下會保持在某一位置。

單作用的執行器是屬于自動復位型的，在失去持續氣壓后，在彈簧的張力作用下執行器將帶動閥門回復到初設定位置。單作用氣動偏心半球閥一般在危險的工況使用較多，比如輸送可燃?xì)怏w或可燃液體，在失氣源、又出現緊急情況的時候，單作用氣動執行機構能自動復位，把危險降到最低。
