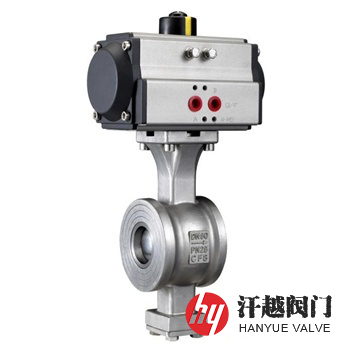

氣動對夾V型球閥產品概述

VQ677H、VQ677Y氣動對夾V型球閥由對夾式連接V型球閥與GT、AT或AW等氣動執行機構組合而成。其與二位五通電磁閥及控制附件配套使用，可實現開關控制，再裝配上定位器，就能調節閥門開度，達到比例調節。該閥適用于空氣、水、油品、蒸汽、顆粒狀介質控制，由于球體和閥座之間是無間隙回轉，所以本產品具有很大的剪切力及自潔性能，尤其適合含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀流體控制。

VQ677H、VQ677Y氣動對夾V型球閥氣動執行機構分單作用和雙作用二種，其氣缸正、反作用方式變換較為方便，只需將球體初始位置旋轉90度，即能實現作用方式的轉換。本產品特適用于環境惡劣，不適合人工手動操作的工況場合，因而被廣泛用于石油、化工、化纖、造紙等行業自控系統。

氣動對夾V型球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	球體	WCB	CF8	CF3	CF8M	CF3M
3	閥桿	2Cr13	304	304L	316	316L
4	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理
5	壓圈	WCB	CF8	CF3	CF8M	CF3M
6	下端蓋	WCB	CF8	CF3	CF8M	CF3M
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
9	螺柱	35CrMoA	304	304	316	316
10	螺母	45	304	304	316	316
11	氣動	組合件	組合件	組合件	組合件	組合件

氣動對夾V型球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 13517、GB/T 12237、API 608、ASME B16.34
結構長度	JB/T 13517、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、GB/T 13927、API 598
可配附件	電磁閥、空氣過濾減壓器、定位器、保位閥、閥位傳送器、手輪機構等
供氣壓力	0.4MPa ～ 0.7MPa
作用方式	雙作用：氣關式(B) 一失氣時閥位保持(FL)；氣開式(K) 一失氣時閥位保持(FL)。
作用方式	單作用：氣關式(B) 一失氣時閥位開(FO)；氣開式(K) 一失氣時閥位關(FC)。

氣動對夾V型球閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	L1	H1	D	Dc
1.6 ~ 2.5	25	50	25	57	64	38
	40	60	25	63	82	49
	50	75	32	92	100	60
	65	85	38	100	120	75
	80	100	45	108	131	89
	100	115	50	117	158	113
	125	135	55	140	180	140
	150	160	65	177	216	164
	200	200	80	200	268	205
	250	240	92	252	326	259

氣動對夾V型球閥結構圖

如果你需訂購我廠V型球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱尺寸、公稱壓力、閥體和內件材質、工作介質、介質溫度范圍，氣動執行器類型，是否帶三聯件等。
