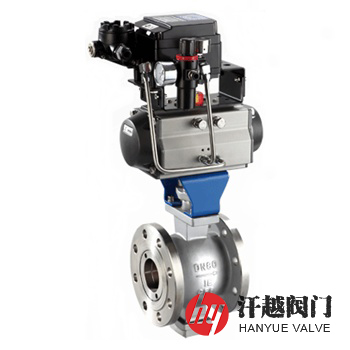

氣動V型球閥產品概述

VQ647H、VQ647Y氣動V型球閥是由法蘭連接V型球閥與氣動執行機構及附件組合而成，其氣缸接入0.4~0.7MPa氣源，與行程限位開關、二位五通電磁閥及減壓閥配套使用即可驅動閥桿帶動球體旋轉90度來控制閥的啟閉動作，并通過閥門的全開或全關，實現對管道內介質的流通或截?cái)啵倥渖隙ㄎ黄鳎湍苷{(diào)節閥門開度，改變介質流通的截面積，實現閥門的調節。由于該閥為直角回轉式結構，當閥芯相對于閥座旋轉時具有較強的剪切作用，因此尤其適用于帶有纖維和微小顆粒介質的調節控制。本產品被廣泛用于石油、化工、電力、造紙、冶金等行業。

VQ647H、VQ647Y氣動V型球閥氣動執行機構有單作用和雙作用二種。雙作用氣動工作時由雙作用定位器輸出的氣源信號壓力分別輸入氣缸活塞左、右二氣室，由于輸入活塞左、右二氣室的氣源壓力不同，形成壓差，推動活塞作直線運動，通過齒輪、齒條傳動，將活塞的直線運動轉換成執行器主軸的旋轉運動，直至左、右氣室壓力平衡，運動停止，在主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，改變閥芯、閥座間的流通面積，達到調節目的。單作用工作時由單作用定位器輸出的氣信號壓力輸入到氣缸無彈簧一側的氣室中，氣信號壓力作用在活塞上形成的推力和彈簧力之間差值的作用下，氣缸活塞作直線運動，通過齒輪，齒條傳動，直至氣信號壓力形成的推力與彈簧力平衡，運動停止，在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。

氣動V型球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	球體	WCB	CF8	CF3	CF8M	CF3M
3	閥桿	2Cr13	304	304L	316	316L
4	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理
5	壓圈	WCB	CF8	CF3	CF8M	CF3M
6	下端蓋	WCB	CF8	CF3	CF8M	CF3M
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
9	螺栓	35CrMoA	304	304	316	316
10	螺母	45	304	304	316	316
11	氣動	組合件	組合件	組合件	組合件	組合件

氣動V型球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 13517、GB/T 12237、API 608、ASME B16.34
結構長度	JB/T 13517、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、GB/T 13927、API 598
可配附件	電磁閥、空氣過濾減壓器、定位器、保位閥、閥位傳送器、手輪機構等
供氣壓力	0.4MPa ～ 0.7MPa
氣源接口	G?、G?、G?、G?
作用方式	雙作用：氣關式(B) 一失氣時閥位保持(FL)；氣開式(K) 一失氣時閥位保持(FL)。
作用方式	單作用：氣關式(B) 一失氣時閥位開(FO)；氣開式(K) 一失氣時閥位關(FC)。

氣動V型球閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	L1	H	H1	d1
1.6-2.5 (Class150) 2.0	25	102	51	81	73	38
	32	102	51	86	78	45
	40	114	57	90	80	50
	50	124	62	93	90	62
	65	145	72.5	108	105	73
	80	165	82.5	123	118	90
	100	194	97	138	130	115
	125	194	97	148	145	134
	150	229	114.5	170	170	164
	200	243	121.5	200	201	206
	250	297	148.5	240	237	260
	300	338	169	286	282	316
	350	400	200	330	337	372
	400	400	200	367	372	420
	450	520	260	422	432	470
	500	600	300	490	498	516

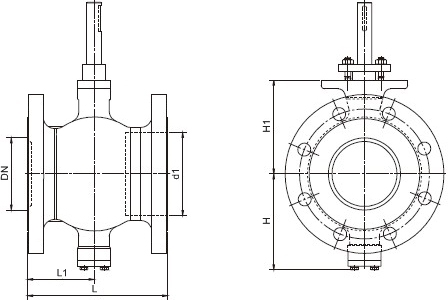

氣動V型球閥結構圖

如果你需訂購我廠V型球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、法蘭標準及法蘭密封面形式、氣動執行器類型，是否含三聯件、定位器等，我公司可按客戶需要定制。
