側裝式偏心半球閥和上裝式偏心半球閥有何差別？

偏心半球閥按閥芯裝入閥體的方位不同，閥門分為側裝式偏心半球閥和上裝式偏心半球閥兩種結構形式。這兩種結構形式有何差別？

上裝式偏心半球閥的內部零部件是從閥門上部進行安裝和拆解的閥門，其優點是維修時，無需從管線上拆除即可更換閥門里的配件。側裝式偏心半球閥的結構是一體式的，內部零部件是從側面進行安裝和拆解的一種閥門。他們之間各有什么利弊呢？現簡述如下：

1、側裝式偏心半球閥結構緊湊，閥體接近圓周對稱性，整體剛性好。而上裝式偏心半球閥由于中口的存在，大大破壞了閥體的回轉體對稱性，在管道軸向力(包含介質作用力和密封副作用力)的作用下，將產生不對稱的彈性變形，從而引起閥座的不均勻變形，使密封副吻合度降低，導致內漏。所以，在壓力較高、口徑較大的閥門上，采用上裝式偏心半球閥是不合適的。

2、某些廠家聲稱的上裝式偏心半球閥可以“在線維修”，也只是能夠實現閥芯上密封圈(橡膠圈)的更換，而閥座密封圈與側裝式偏心半球閥一樣，從閥體端部法蘭外裝入，無法更換。然而，閥門運行過程中，閥座的沖蝕往往比閥芯更加嚴重，也更需要更換。所以，聲稱的“在線維修”僅僅能夠實現部分功能，且是一個非主要功能。工程實踐中，也未見過“在線維修”的實例。

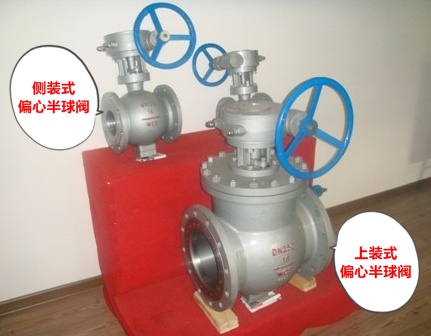

3、側裝式偏心半球閥由于整體剛性好，可以實現雙向密封，即閥門的閥芯球面既可以迎著流體介質安裝，也可反向安裝，均能實現可靠密封。而上裝式偏心半球閥只能背向安裝，借助介質壓力實現密封，在“氣-固”、“液-固”兩相流中，閥門在關閉時，將在閥體中腔產生固相介質堆積，造成空間占位，導致閥門無法開啟。以上意見，僅供參考。二者的外型樣式區別如下圖所示：
