燃?xì)膺^(guò)濾器產品介紹

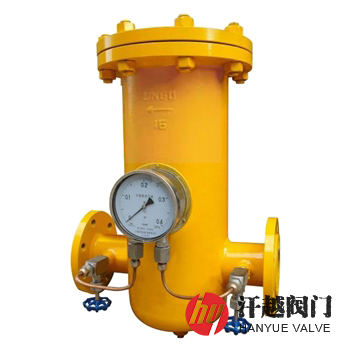

RGLTIII燃?xì)膺^(guò)濾器是一種由筒體、差壓表、針形閥、濾芯、濾芯支撐體、法蘭、法蘭蓋和緊固件等部件組成，適用于燃?xì)廨斉湎到y(tǒng)中，分離氣流夾帶的雜物(灰塵、鐵銹和其他顆粒)，保護下游管道設備免受損壞、污染、堵塞的燃?xì)釺型過濾器。其殼體左端、右端和底部分別設置有進氣口、出氣口和排污口，并由支座通過地腳螺栓固定，進出氣口分別開有測壓口。本產品結構設計合理，有效過濾面積較大，主要應用于配氣站和城市供氣系統的門站、區域調壓站以及各用氣設備前的氣體凈化。

RGLTIII燃?xì)膺^(guò)濾器筒體內部設有由濾筒和濾網組成的不銹鋼濾芯，其具有過濾精度高、可清洗再用、強度高、壓損小、使用時間長、安裝和維護方便、易清洗等特點。使用時，將帶有濾網的濾筒放入過濾器內，燃?xì)饨?jīng)過濾筒和濾網的雙重過濾，所以具有較好的過濾功效。當需要清洗濾芯時，只要將可拆卸的法蘭蓋打開，取出濾筒濾網，就可以很方便的進行清理。本產品主要安裝在燃?xì)廨斉湎到y(tǒng)中，用以過濾天然氣、人工煤氣、液化石油氣、沼氣及其它無腐蝕性氣體中含有的固體雜質。

燃?xì)膺^(guò)濾器部件材料

序號	部件名稱	材料名稱
1	筒體	20#	S30408	S30403	S31608	S31603
2	法蘭	A105	S30408	S30403	S31608	S31603
3	法蘭蓋	Q235B	S30408	S30403	S31608	S31603
4	濾芯	304	304	304L	316	316L
5	濾芯支撐	Q235B	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	墊片	PTFE	PTFE	PTFE	PTFE	PTFE
7	差壓表	組合件	組合件	組合件	組合件	組合件
8	螺柱	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMo	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

燃?xì)膺^(guò)濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
密封性能試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
設計制造	GB/T 36051-2018 燃?xì)膺^(guò)濾器
法蘭標準	GB/T 9115~9119-2010、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-2013等
檢驗試驗	GB/T 36051-2018 燃?xì)膺^(guò)濾器
工作溫度	-20℃ ~ 60℃
過濾精度	20μm ~ 16000μm

燃?xì)膺^(guò)濾器結構尺寸

公稱壓力 PN	公稱尺寸 DN	尺寸mm				排污口 dn
公稱壓力 PN	公稱尺寸 DN	D	L	H	H1	排污口 dn
16 (Class150) 20	25	100	400	250	200	15
	32	100	400	300	200	15
	40	125	450	300	200	15
	50	125	450	300	200	15
	65	150	550	350	250	25
	80	200	550	350	250	25
	100	200	600	450	300	25
	125	250	700	500	400	25
	150	300	800	550	400	25
	200	400	1000	700	550	50
	250	500	1200	900	650	50
	300	600	1300	1050	700	50
	350	800	1400	1250	850	50
	400	900	1600	1300	900	50
25 ~ 40 (Class300) 50	25	100	450	300	250	25
	32	100	450	300	250	25
	40	125	450	300	275	25
	50	125	450	300	275	25
	65	150	650	400	300	25
	80	200	650	400	300	25
	100	200	650	450	300	25
	125	250	750	500	300	25
	150	300	900	550	350	25
	200	400	1000	700	550	50
	250	500	1200	900	650	50
	300	600	1300	1050	700	50
	350	800	1400	1250	850	50
	400	900	1600	1300	900	50

燃?xì)膺^(guò)濾器結構圖

燃?xì)膺^(guò)濾器

燃?xì)?a href="http://www.imahotmom.com/category28.htm" target="_blank">T型過濾器按結構形式不同分為RGLTII側流式(筒體為鋼管組焊結構)、RGLTIII直流式(筒體為鋼管組焊結構)、RGLTIV側流式(筒體為鋼板組焊結構)、RGLTV直流式(筒體為鋼板組焊結構)和RGLTI筒體為非組焊結構五種。盲板開啟可根據用戶需要設計成快開門式。
