正折流式T型過濾器產品簡介

ST14C、ST14M、ST14S正折流式T型過濾器由殼體、過濾網、法蘭、法蘭蓋及螺栓螺母等組成，其殼體為T形結構三通管件，殼體內安裝有不銹鋼過濾網，過濾網由濾筒和絲網構成，絲網安裝在濾筒內，該T型過濾器宜安裝在介質流向有90°變化處。本產品相對直流式設計，可以減少工況現場90°彎頭的使用，節約投資，簡化施工過程，節省空間。

ST14C、ST14M、ST14S正折流式T型過濾器過濾網采用錐形設計，增大了污垢存儲空間，減少了過濾器的清理頻次；加大了過濾網的有效工作面積，延長了過濾網的使用壽命，降低了液體流動的阻力；同時增大了濾網和過濾器內壁的間隙，方便更換過濾網。本產品在維修和清洗過濾網的過程中采用水平方向打開，施工簡單，清理徹底。

正折流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20	16Mn	304	304L	316	316L
2	法蘭	A105	16Mn	304	304L	316	316L
3	法蘭蓋	Q235B	16Mn	304	304L	316	316L
4	濾網	304	304	304	304L	316	316L
5	墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	濾筒擋圈	Q235B	16Mn	304	304L	316	316L
7	螺柱	35CrMoA	35CrMoA	304	304	316	316
8	螺母	30CrMo	30CrMo	304	304	316	316
9	排放絲堵	304	304	304	304L	316	316L

正折流式T型過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗試驗	HG/T 21637-1991 化工管道過濾器
過濾精度	0.02mm ~ 16.0mm

正折流式T型過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	安裝尺寸/mm					排放口B
公稱壓力 PN	公稱通徑 DN	D	L	L1	L2	H	PN10~PN25
10 ~ 40	50	57	300	528	164	164	ZG ?"
	65	76	338	594	184	184	ZG ?"
	80	89	368	652	196	196	ZG ?"
	100	108	423	735	220	175	ZG ?"
	125	133	466	814	240	194	ZG ?"
	150	159	521	817	270	217	ZG ?"
	200	219	630	1108	320	268	ZG ?"
	250	273	738	1310	370	320	ZG ?"
	300	325	846	1512	420	372	ZG ?"
	350	377	911	1631	450	401	ZG ?"
	400	426	1038	1840	521	449	ZG ?"
	500	529	1234	2208	609	539	ZG ?"
	600	630	1340	2454	710	564	ZG ?"

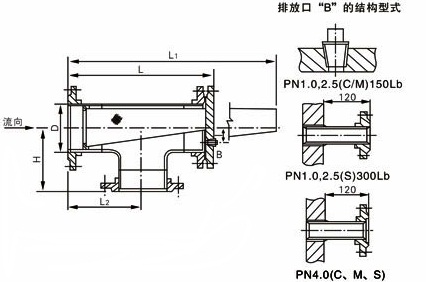

正折流式T型過濾器結構圖

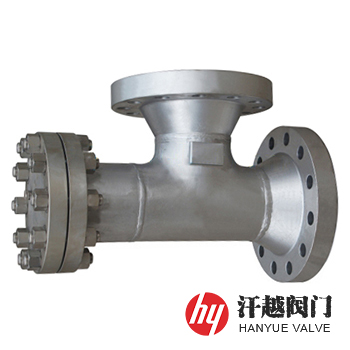

正折流式T型過濾器

如果你需訂購我廠T型過濾器系列產品，咨詢時煩請說明殼體材質、公稱通徑、公稱壓力或壓力等級、濾芯材質及過濾精度、法蘭執行標準及密封面形式等，本產品按材料的類別不同分為：ST14S不銹鋼正折流式T型過濾器、ST14C碳鋼正折流式T型過濾器、ST14M低合金鋼正折流式T型過濾器三種，如有特殊要求，請訂貨時說明。
