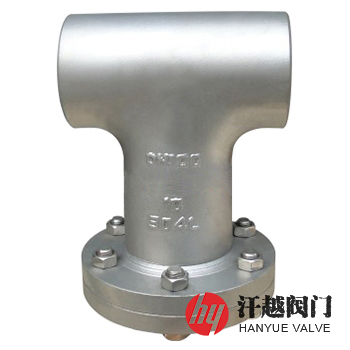

SRS1直流式T型過濾器產品概述

SRS1直流式T型過濾器主要由殼體、濾網、殼體法蘭、殼體法蘭蓋及緊固件等組成，其殼體是采用等徑T形三通與帶頸對焊法蘭、帶頸平焊法蘭或板式平焊法蘭通過焊接工藝焊制而成的，殼體法蘭和法蘭蓋焊裝在T形三通下端，濾網設置在殼體內部，當流體由左進口進入殼體，流經置有一定規格濾網后，其固體雜質顆粒被阻擋在濾網內，而清潔的濾液通過濾網，由右出口排出。

SRS1直流式T型過濾器是我廠按《GB/T 14382-2008管道用三通過濾器》標準的試驗方法及檢驗規則等設計和制造的一款T型過濾器產品，該標準適用于公稱尺寸DN400及其以下，公稱壓力PN16-PN40和Class150～Class300，工作溫度范圍為-196℃～540℃的管道過濾器。本產品按結構型式不同分為：SRS1基本型直流式T型過濾器和SRS2加長型直流式T型過濾器兩種。

SRS1直流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20	15CrMo	304	316	316L
2	法蘭	A105	15CrMo	304	316	316L
3	法蘭蓋	Q235B	15CrMo	304	316	316L
4	濾芯	304	304	304	316	316L
5	密封墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	濾座	Q235B	15CrMo	304	316	316L
7	螺柱	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排污絲堵	304	304	304	316	316L

SRS1直流式T型過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 14382-2008 管道用三通過濾器
對焊接端	按GB/T 12224-2005或ASME B16.25-2017的規定
檢驗試驗	GB/T 14382-2008 管道用三通過濾器
工作溫度	-196℃ ~ 540℃
過濾精度	20μm ~ 16000μm

SRS1直流式T型過濾器外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm			過濾面積 cm2	排污口N
公稱壓力 PN	公稱通徑 DN	L0	L1	L2	過濾面積 cm2	管螺紋
16	50	64	112	142	72	R?
	65	76	121	155	108	R?
	80	86	136	176	148	R?
	100	105	157	207	190	R?
	125	124	179	242	320	R?
	150	143	198	273	408	R?
	200	178	240	341	899	R?
	250	216	280	415	1290	R?
	300	254	332	486	1954	R?
	350	279	361	531	2445	R?
	400	305	390	585	3092	R?
25	50	64	112	142	72	R?
	65	76	128	162	108	R?
	80	86	144	184	148	R?
	100	105	170	220	190	R?
	125	124	192	255	320	R?
	150	143	218	293	408	R?
	200	178	258	359	899	R?
	250	216	296	425	1290	R?
	300	254	346	500	1954	R?
	350	279	379	549	2445	R?
	400	305	415	610	3092	R?
40	50	64	112	142	72	R?
	65	76	128	162	108	R?
	80	86	144	184	148	R?
	100	105	170	220	190	R?
	125	124	192	255	320	R?
	150	143	218	293	408	R?
	200	178	266	367	899	R?
	250	216	304	433	1290	R?
	300	254	359	513	1954	R?
	350	279	404	574	2445	R?
	400	305	440	625	3092	R?
(Class150) 20	50	64	128	158	72	R?
	65	76	146	180	108	R?
	80	86	156	196	148	R?
	100	105	181	220	190	R?
	125	124	213	265	320	R?
	150	143	232	297	408	R?
	200	178	280	370	899	R?
	250	216	318	433	1290	R?
	300	254	368	508	1954	R?
	350	279	406	561	2445	R?
	400	305	432	610	3092	R?
(Class300) 50	50	64	134	164	72	R?
	65	76	152	186	108	R?
	80	86	165	205	148	R?
	100	105	191	230	190	R?
	125	124	222	276	320	R?
	150	143	241	306	408	R?
	200	178	289	379	899	R?
	250	216	333	448	1290	R?
	300	254	384	524	1954	R?
	350	279	422	577	2445	R?
	400	305	451	629	3092	R?

SRS1直流式T型過濾器結構圖

如果你需訂購我廠生產的直流式T型過濾器產品，咨詢時煩請說明公稱壓力、公稱通徑、殼體材質、濾網材質、過濾精度等，以上提供的為基本型對焊連接安裝尺寸參數，如需法蘭連接或加長型安裝尺寸請聯系我司銷售技術人員。
