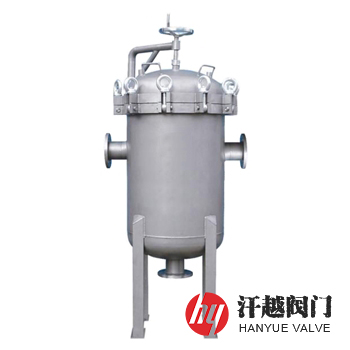

LPGK立式直通正濾式快開過濾器產品概述

LPGK立式直通正濾式快開過濾器是我廠按《JB/T 7538-2016管道用籃式過濾器》標準設計和制造的一種快開籃式過濾器，其頂部為法蘭、封頭和吊耳焊接為一體形成的上蓋，轉臂機構連接筒體與上蓋，開啟上蓋時，旋轉位于上蓋上方的手盤，手盤帶動絲桿旋轉，從而提升上蓋，隨后轉動轉臂將上蓋轉動到筒體外，該轉臂機構結構簡單、拆裝方便，可實現上蓋的快速提升與移動，并且上蓋的移動范圍大，操作簡單、省力，便于清洗、更換籃式過濾器內部的不銹鋼過濾籃。

與LPGK立式直通正濾式快開過濾器同系列的還有：LPGK(D)立式直通倒濾式快開過濾器(斜口網式)、LPGK(D)立式直通倒濾式快開過濾器(直口網式)等，本產品可使檢修人員開啟過濾器清洗濾芯省時、省力，提高工作效率。

LPGK立式直通正濾式快開過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	S30408	S31608	S31603
2	接管	Q235B	20#	S30408	S31608	S31603
3	法蘭	Q235B	20#	S30408	S31608	S31603
4	法蘭蓋	Q235B	20#	S30408	S31608	S31603
5	過濾籃	304	304	304	316	316L
6	墊片	柔性石墨纏繞、聚四氟乙烯、帶內外環金屬纏繞墊
7	活接螺栓	35	35	304	316	316
8	吊環螺母	45	45	304	316	316
9	排放口	Q235B	20#	S30408	S31608	S31603
10	放空口	Q235B	20#	S30408	S31608	S31603
11	轉臂	Q235B	Q235B	S30408	S30408	S30408

LPGK立式直通正濾式快開過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 7538-2016 管道用籃式過濾器
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5
檢驗試驗	JB/T 7538-2016 管道用籃式過濾器
介質溫度	-20℃ ~ 350℃

LPGK立式直通正濾式快開過濾器外型尺寸

設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	尺寸(mm)			排放口和放空口 B(in)
設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	L	H	Φ	排放口和放空口 B(in)
0.25 ~ 2.5	40	1 ?	300	180	108	R?
	50	2	300	180	108	R?
	65	2 ?	400	250	159	R?
	80	3	420	250	194	R?
	100	4	520	265	219	R?
	125	5	660	400	273	R?
	150	6	720	450	350	R?
	200	8	800	540	400	R?
	250	10	1000	650	500	R?
	300	12	1200	750	600	R?
	350	14	1300	850	700	R?
	400	16	1400	900	800	R1
	450	18	1500	1000	900	R1
	500	20	1800	1000	1000	R1
	600	24	1900	1200	1200	R1
	700	28	2100	1400	1400	R1
	800	32	2300	1500	1600	R1
	900	36	2500	1600	1800	R1
	1000	40	2700	1700	2000	R1
4.0 ~ 10.0	40	1 ?	350	180	108	R?
	50	2	350	180	108	R?
	65	2 ?	450	250	159	R?
	80	3	500	250	194	R?
	100	4	600	265	219	R?
	125	5	700	400	273	R?
	150	6	850	540	350	R?
	200	8	900	650	400	R?
	250	10	1100	700	500	R?
	300	12	1300	800	600	R?
	350	14	1400	900	700	R?
	400	16	1600	1000	800	R1
	450	18	1800	1050	900	R1
	500	20	2000	1100	1000	R1
	600	24	2100	1300	1200	R1

LPGK立式直通正濾式快開過濾器結構圖

立式直通倒濾式快開過濾器結構圖

如果你需訂購我廠籃式過濾器產品，咨詢時煩請提供型號數據，公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度等，本系列產品按內部結構形式的不同有正濾式和倒濾式兩種等，該過濾器法蘭標準按GB/T 9112~9124、GB/T 13402的規定，也可選用其他標準的法蘭，如有特殊要求，請來電咨詢。
