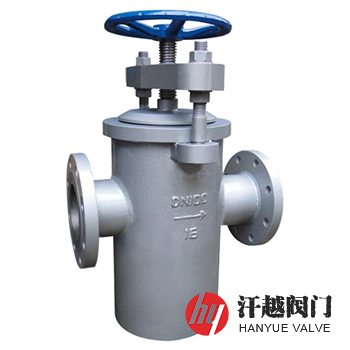

手輪快開籃式過濾器產品概述

手輪快開籃式過濾器主要利用螺桿軸向下壓的頂力來實現強制密封的要求，采用的是壓緊式快開和快關端蓋結構，其螺桿一端插入上蓋的孔內，另一端和手輪相連，當手輪帶動螺桿運動時，就可以實現壓緊或松開端蓋，筒蓋和筒體之間無連接螺栓，摒棄了繁瑣的開閉方式，既減輕了勞動強度，又提高了生產效率。本產品結構緊湊，安裝與拆卸方便，可實現封蓋的快速提起與移動，便于清理筒體內的不銹鋼提籃，特適合需要頻繁提出濾籃進行清洗或更換的工況場合。

手輪快開籃式過濾器在筒體上開口處設置了連接其與上蓋的快速開關機構，當物料從入口端流入濾筒內，流經置有相應目數的濾網后，其中的固體雜質被阻擋積存在網籃里，而潔凈的介質從出口端流出，清洗時只要逆時針旋轉位于筒蓋上端的手輪以帶動絲桿旋轉并擰開橫梁固定螺母，從而提起上蓋，隨后轉動橫梁將筒蓋移動到筒體外，即可取出濾籃進行清理，并打開排放絲堵，排出殼體腔內的雜質，清理完畢后，再順時針轉動手輪，可實現絲桿快速軸向移動，絲桿的頂力使封蓋、密封圈和筒體之間實現密封。

手輪快開籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	S30408	S31608	S31603
2	接管	Q235B	20#	S30408	S31608	S31603
3	法蘭	Q235B	Q235B	304	316	316L
4	封蓋	Q235B	Q235B	304	316	316L
5	快開機構	組合件	組合件	組合件	組合件	組合件
6	濾籃	304	304	304	316	316L
7	螺栓	35CrMoA	35CrMoA	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排放螺塞	304	304	304	316	316L

手輪快開籃式過濾器性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5
殼體強度試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
設計制造	SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991
法蘭標準	JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991
過濾精度	0.02mm-16.0mm

手輪快開籃式過濾器外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸(mm)				排放螺塞 B(in)
公稱壓力 PN	公稱通徑 DN	Φ	L	H1	H2	排放螺塞 B(in)
2.5 ~ 25 (Class150)20	15	76	180	160	260	R?
	20	76	180	160	260	R?
	25	76	185	160	260	R?
	32	76	200	160	270	R?
	40	108	260	170	300	R?
	50	108	260	170	300	R?
	65	140	330	240	360	R?
	80	159	340	250	400	R?
	100	219	400	300	470	R?
	125	273	480	360	550	R?
	150	273	500	420	630	R?
	200	325	560	530	780	R?
	250	426	660	640	930	R?
	300	457	750	840	1200	R?
	350	508	810	920	1370	R?
	400	559	900	950	1500	R1
	450	630	1000	1000	1700	R1
	500	720	1080	1050	1800	R1
	600	820	1180	1200	1910	R1
	700	920	1400	1360	2100	R1
	800	1020	1400	1500	2200	R1

手輪快開籃式過濾器結構圖

如果你需訂購我廠籃式過濾器系列產品，咨詢時煩請提供規格型號，公稱通徑、公稱壓力、殼體材質、法蘭標準及法蘭密封面形式等，本產品有直通式和高低接管式兩種，可按客戶需求承接定制，以30目的不銹鋼絲網作為標準網，可攔截≥614μm粒徑的固體顆粒，如過濾精度及濾筒材質有其他技術要求，請說明。
