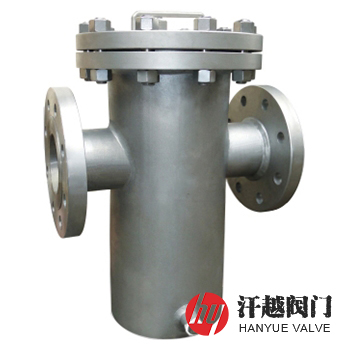

直通籃式過濾器產品概述

直通籃式過濾器是一種適用于石油、化工、食品、輕工等生產中的液體及氣體物料，用以過濾其固體雜質的化工管道過濾器，它由進出口法蘭、接管與筒體通過焊接工藝組成本體，其中筒體上端焊有壓緊法蘭，法蘭蓋蓋在壓緊法蘭上，籃狀濾芯位于筒體內，當帶有雜質的流體從入口進入，流進濾籃后顆粒物被阻擋在濾網內，清潔后的濾料由出口排出，從而獲得純凈的流體。本產品常用的法蘭標準為HG/T 20592-2009或HG/T 20615-2009。

直通籃式過濾器主要型號有SB14C-H10、SB14C-H25、SB14C-H40、SB14C-A150、SB14C-A300、SB14S-H10、SB14S-H25、SB14S-H40、SB14S-A150、SB14S-A300、SB24C-H10、SB24C-H25、SB24C-H40、SB24C-A150、SB24C-A300、SB24S-H10、SB24S-H25、SB24S-H40、SB24S-A150、SB24S-A300等。

直通籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	15CrMo	304	316	316L
2	接管	Q235B	20#	15CrMo	304	316	316L
3	濾籃	304	304	304	304	316	316L
4	法蘭	Q235B	A105	15CrMo	304	316	316L
5	密封件	聚四氟乙烯、柔性石墨復合墊、金屬環形墊、金屬纏繞墊
6	法蘭蓋	Q235B	Q235B	15CrMo	304	316	316L
7	底部平板	Q235B	Q235B	15CrMo	304	316	316L
8	螺栓	35CrMoA	35CrMoA	25Cr2MoVA	304	316	316
9	螺母	30CrMo	30CrMo	35CrMoA	304	316	316

直通籃式過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
設計制造	SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021
連接法蘭	GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021
過濾精度	0.02mm ~ 16.0mm

直通籃式過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	尺寸(mm)					B (in)
公稱壓力 PN	公稱通徑 DN	Φ	L	H1	H2	H3	B (in)
10 ~ 16	25	89	220	160	260	360	R?
	32	89	220	165	270	370	R?
	40	114	280	180	300	400	R?
	50	114	280	180	300	400	R?
	65	140	330	220	350	460	R?
	80	168	340	260	400	510	R?
	100	219	420	310	470	580	R?
	150	273	500	430	620	730	R?
	200	325	560	530	780	900	R?
	250	426	660	640	930	1050	R?
	300	478	750	840	1200	1350	R?
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

直通籃式過濾器結構圖

直通籃式過濾器

如果你需訂購我廠籃式過濾器產品，咨詢時煩請說明結構型式(平底、封頭)、公稱直徑、公稱壓力、殼體材質、濾籃材料及過濾精度、法蘭標準和法蘭密封面形式等。
