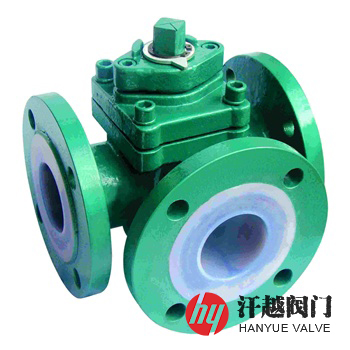

襯氟T型三通球閥產品概述

Q45F46襯氟T型三通球閥采用四閥座密封的三通球閥結構，法蘭連接少，可靠性高，設計實現了輕量化，內腔及球體均采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部采用特殊的模壓工藝襯有氟塑料，具有可靠的耐腐蝕性和密封性，它不僅能實現對生產過程中酸、堿等強腐蝕介質流向的切換，也可使三條正交的管道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

襯氟T型三通球閥零部件材料

序號	零件名稱	材料名稱
1	閥體	HT250	WCB	CF8	CF3	CF8M	CF3M
2	連接體	HT250	WCB	CF8	CF3	CF8M	CF3M
3	球體	WCB	WCB	CF8	CF3	CF8M	CF3M
4	閥桿	WCB	WCB	CF8	CF3	CF8M	CF3M
5	閥座	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯
6	襯里層	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯
7	填料	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
8	填料壓蓋	HT250	WCB	CF8	CF3	CF8M	CF3M
9	螺栓	35	35	304	304	316	316
10	螺母	45	45	304	304	316	316

襯氟T型三通球閥技術參數表

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	—	—	0.6	0.6	0.6	0.6
設計制造	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
結構長度	按本廠標準Q/CB的規定或訂貨合同要求
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	HG/T 3704-2003 氟塑料襯里閥門通用技術條件

襯氟T型三通球閥外型尺寸表

公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	尺寸(mm)
公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	L	L1	D	K	R	C	f	n-d
0.6~2.5 (Class150)2.0	25	180	90	115	85	68	18	2	4-?14
	32	200	100	140	100	78	18	2	4-?18
	40	220	110	150	110	88	18	2	4-?18
	50	240	120	165	125	102	18	2	4-?18
	65	260	130	185	145	122	18	2	4-?18
	80	280	140	200	160	138	20	2	8-?18
	100	320	160	220	180	158	20	2	8-?18
	125	380	190	250	210	188	22	2	8-?18
	150	440	220	285	240	212	22	2	8-?23
	200	550	275	340	295	268	24	2	12-?23
	250	670	335	405	355	320	26	2	12-?25
	300	720/850	425	460	410	378	28	2	12-?25
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。

襯氟T型三通球閥主要結構圖

襯氟T型三通球閥結構圖

尊敬的用戶！如果你需訂購我廠襯氟T型三通球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、內襯材料、介質溫度、操作機構類型等，本產品可根據工況溫度和腐蝕強度不同選用內襯FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)等。
