保溫球閥產品概述

保溫球閥通常采用在閥體的外表面焊接金屬夾套以便于流通加熱流體的辦法，來防止被輸送物料結晶或減低介質粘度，增加流動性，避免閥門被堵塞和減小工程的動力消耗，即使外界溫度降到凝固點或零度以下，其仍然開關靈活。該閥一般為整體式結構設計，球體和閥座從側面裝入，并用端蓋頂住和壓緊，球形體為浮動式，保溫夾套用鑄件或鋼板沖壓焊接而成，從而與殼體外部構成加熱夾層，并在它的不同側設置有供熱水、蒸汽或者熱油等引入或排出的接管口，接管口端部連接形式可根據工況需要設計成法蘭或管螺紋連接。本產品具有很好的保溫性能，因此，特適用于輸送如尿素等易于結晶的物料或者粘稠流體(如含蠟質和瀝青較高的石油等)場合。

保溫球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	端蓋	WCB	CF8	CF3	CF8M	CF3M
3	球體	2Cr13	304	304L	316	316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	閥桿	2Cr13	304	304L	316	316L
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
9	保溫夾套	Q235B	304	304	304	304
10	螺栓	35CrMoA	304	304	316	316
11	螺母	30CrMoA	304	304	316	316

保溫球閥技術規范

公稱壓力PN	10	16	25	40	64
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.6
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	7.04
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 13458-2018 保溫夾套閥門
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
結構長度	JB/T 13458-2018 保溫夾套閥門
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598

保溫球閥主要尺寸

公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	連接端規格 A×B(mm)	結構尺寸(mm)		保溫加熱流體的入口及出口
公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	連接端規格 A×B(mm)	L	L1	螺紋連接	法蘭連接
1.6 ~ 2.5	15	15×32	108	45	G ?	DN15
	15	15×40	108	45	G ?	DN15
	20	20×40	117	55	G ?	DN15
	25	25×50	127	65	G ?	DN15
	32	32×50	140	78	G ?	DN15
	40	40×65	165	85	G ?	DN15
	40	40×80	165	85	G ?	DN15
	50	50×80	178	100	G ?	DN15
	65	65×100	203	120	G ?	DN20
	80	80×125	229	135	G ?	DN20
	100	100×150	254	155	G ?	DN20
	125	125×200	267	185	G ?	DN20
	150	150×200	292	210	G ?	DN20
	150	150×250	292	210	G ?	DN20
	200	200×250	330	265	G ?	DN25
	200	200×300	330	265	G ?	DN25
表中為一體式浮動球閥參數，其中A為法蘭內徑的公稱尺寸，B為法蘭其他尺寸的公稱尺寸。

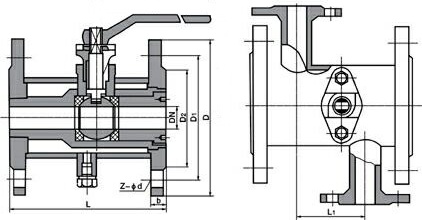

保溫球閥結構圖

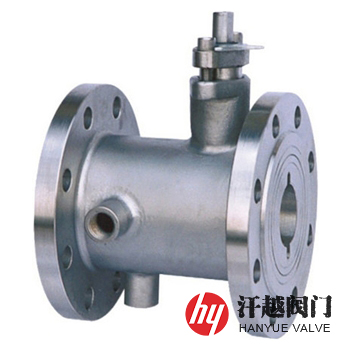

一體式保溫球閥結構圖

如果你需訂購我廠保溫球閥系列產品，咨詢時煩請注明類型、公稱通徑、公稱壓力、閥體和內件材質、介質溫度等。本產品可根據不同的使用介質與工況選用金屬密封或軟密封等。
