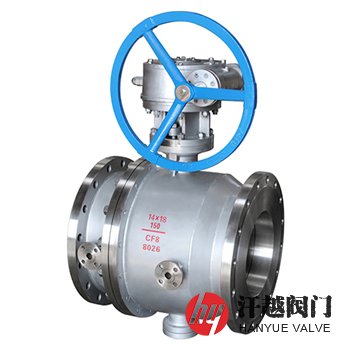

硬密封保溫球閥產品概述

硬密封保溫球閥是一種閥座與球體密封面材料配對為金屬對金屬，并且在它的閥體外焊接有一層保溫夾套，用于注入蒸汽或熱油等流體進行流動加熱，來確保所輸送的介質不因溫度變化而發生相變，或產生結晶現象的浮動球或固定球球閥。該閥閥座和球體表面噴焊鎳基合金粉末或進行特殊的硬化處理，增強了其耐磨性和抗沖擊能力，提高了閥門的使用壽命。本產品有端部連接法蘭加大和不加大兩種類型，特適用于介質易凝固結晶、易結疤、結垢，同時流體中固體顆粒硬度很高，且具有極強的沖刷性、磨損性的工況，因此被廣泛應用于液固兩相混合流體管路系統中，主要起到的就是導通或切斷物料的流動作用，或者實現對管路介質流向的切換。

硬密封保溫球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	連接體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
4	閥座	A105+HF	A182 F304+HF	A182 F304L+HF	A182 F316+HF	A182 F316L+HF
3	球體	A105+HF	A182 F304+HF	A182 F304L+HF	A182 F316+HF	A182 F316L+HF
5	閥桿	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	固定軸	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
7	保溫夾套	A106-B	A240 304	A240 304	A240 304	A240 304
8	填料壓蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
9	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
10	螺柱	A193 B7	A193 B8	A193 B8	A193 B8	A193 B8
11	螺母	A194 2H	A194 8	A194 8	A194 8	A194 8

硬密封保溫球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	JB/T 13458、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598

硬密封保溫球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	連接端規格 A×B(in)	外形尺寸		保溫加熱流體的入口及出口
公稱壓力 Class	公稱尺寸 NPS	連接端規格 A×B(in)	d	L	螺紋連接	法蘭連接
150	?	?×1?	13	108	NPT?	NPS?
	?	?×1?	19	117	NPT?	NPS?
	1	1×2	25	127	NPT?	NPS?
	1?	1?×2	32	140	NPT?	NPS?
	1?	1?×3	38	165	NPT?	NPS?
	2	2×3	50	178	NPT?	NPS?
	2?	2?×4	64	190	NPT?	NPS?
	3	3×5	75	203	NPT?	NPS?
	4	4×6	100	229	NPT?	NPS?
	6	6×8	150	394	NPT?	NPS?
	8	8×10	201	457	NPT?	NPS?
	10	10×12	252	533	NPT1	NPS1
	12	12×16	303	610	NPT1	NPS1
	14	14×18	334	686	NPT1	NPS1
	16	16×20	385	762	NPT1	NPS1
	18	18×24	436	864	NPT1	NPS1
	20	20×24	487	914	NPT1	NPS1
	24	24×28	589	1067	NPT1	NPS1
表中為ASME B16.5標準Class150法蘭連接固定球閥尺寸。如需其他規格參數，請咨詢汗越閥門技術部！

硬密封保溫球閥結構圖

如果你需訂購我廠保溫球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、介質溫度、法蘭標準及密封面形式等。本產品驅動方式可選用手柄、蝸輪傳動、電動、氣動、液動、氣液聯動等，還可以與遠程控制自動化配套使用。
