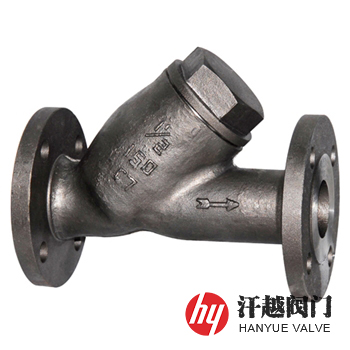

鈦Y型過濾器產品概述

鈦Y型過濾器是一種殼體和濾網蓋等主要部件采用TA1、TA2、TA3或ZTA1、ZTA2、ZTA3及GR7等鈦、鈦合金及鈦鈀合金材質鑄造而成，用于凈化工業生產中腐蝕性介質中夾雜的不純物料的管道過濾器。其抗蝕性強，在550℃以下的空氣中，表面會迅速形成薄而致密的氧化鈦膜，故在大氣、海水、硝酸和硫酸等氧化性介質及強堿中，其耐蝕性優于大多數不銹鋼Y型過濾器，此外，本產品還具有優異的機械性能、良好的生物惰性等特點，特別適用于化工、冶金、造紙、制堿、石油等工業和海水管路系統的過濾。

鈦Y型過濾器具有優良的耐高溫和低溫性能，其在高溫下，鈦合金仍能保持良好的機械性能，其耐熱性遠高于鋁合金，且工作溫度范圍較寬，目前新型耐熱鈦合金的工作溫度可達550～600℃；在低溫下，它的強度反而比在常溫時增加，且具有良好的韌性，低溫在-253℃時還能保持良好的韌性。本產品密度小，比強度、比剛度高，抗腐蝕性能、高溫力學性能、抗疲勞和蠕變性能都很好，具有優良的綜合性能。

鈦Y型過濾器零件材料

序號	零件名稱	材料名稱
1	殼體	TA1	TA2	TA3	ZTA1	ZTA2	ZTA3
2	濾網壓蓋	TA1	TA2	TA3	ZTA1	ZTA2	ZTA3
3	濾筒	TA1	TA2	TA3	TA1	TA2	TA3
4	絲網	TA1	TA2	TA3	TA1	TA2	TA3
5	墊片	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
6	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
7	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

鈦Y型過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
過濾精度	10目 ~ 500目

鈦Y型過濾器外型尺寸

公稱壓力 Class	公稱尺寸 NPS	系列I尺寸(mm)			系列II尺寸(mm)
公稱壓力 Class	公稱尺寸 NPS	L	H	H1	L	H	H1
150	?	134	60	—	134	60	—
	?	142	70	—	142	70	—
	1	152	70	—	152	70	—
	1 ?	182	75	—	168	75	—
	1 ?	200	90	—	200	90	—
	2	217	105	—	217	105	—
	2 ?	250	150	—	252	150	—
	3	284	175	—	282	175	—
	4	310	200	—	309	200	—
	5	353	205	—	351	205	—
	6	390	260	—	388	260	—
	8	485	300	—	468	300	—
	10	552	380	—	540	380	—
	12	641	410	—	640	410	—
	14	668	480	—	683	480	—
	16	755	540	—	755	540	—
	18	853	580	—	853	580	—
	20	890	645	—	900	645	—
	24	1060	950	—	1060	950	—
如需更高公稱壓力結構尺寸，請聯系我司銷售技術人員！

鈦Y型過濾器結構圖

尊敬的用戶！如果你需訂購我廠Y型過濾器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和濾芯材料、介質溫度、過濾精度、法蘭標準及密封面形式等，本產品有鑄造件和焊接件兩種，常用牌號有ZTA1、ZTA2、ZTA3、ZTA9、ZTA10、ZTC4，TA1、TA2、TA3、TA9、TA10、TC4，Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12，Titanium GrC2、GrC3、GrC5、GrC6、Ti-Pd7B、GrC12，Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12。
