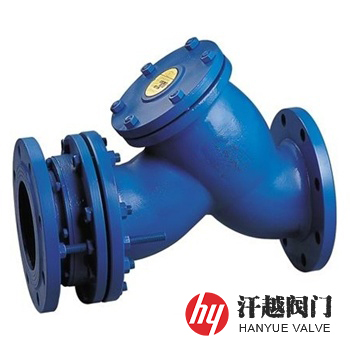

Y型拉桿伸縮過濾器產品簡介

拉桿伸縮Y型過濾器是一種由殼體、濾芯、殼蓋、伸縮裝置及緊固件等組成的結構長度可調的Y型拉桿伸縮過濾器，其在殼體的流體入口或者出口端的法蘭盤上連接有伸縮裝置，且通過螺栓固定，當需要增加或減小長度尺寸時，只需松開螺栓，通過拉伸或壓縮伸縮套實現目標尺寸后，然后再鎖緊螺栓以固定伸縮套和過濾器即可。本產品不僅結構簡單，流阻小，安裝長度可調，裝卸方便，提高工作效率，還能使管道不受熱脹冷縮引起的擠壓或拉伸導致管道的變形及破裂，起保護管道作用，通常安裝于水力控制閥及精密易堵的機械設備的入口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。

Y型拉桿伸縮過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	WCB	CF8	CF3	CF8M	CF3M
2	殼蓋	WCB	CF8	CF3	CF8M	CF3M
3	濾網	304	304	304L	316	316L
4	墊片	GRAPHITE	PTFE	PTFE	PTFE	PTFE
5	螺栓	35CrMoA	304	304	316	316
6	螺母	30CrMo	304	304	316	316
7	伸縮接頭	Q235B	304	304L	316	316L

Y型拉桿伸縮過濾器性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
密封性能試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
過濾精度	2目 ~ 500目

Y型拉桿伸縮過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構尺寸/mm		公稱壓力 PN	公稱尺寸 DN	結構尺寸/mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	50	300±12	105	16	200	650±25	300
	80	380±15	175		250	775±25	380
	100	430±15	200		300	900±25	410
	150	550±15	260		350	1020±30	480
	200	650±25	300		400	1150±30	540
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

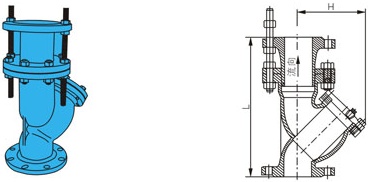

Y型拉桿伸縮過濾器結構圖

如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、殼體材質、濾芯材質及過濾精度、如果是法蘭連接的，請說明法蘭標準、法蘭密封面形式等，本產品我公司可按客戶需求承接定制。
