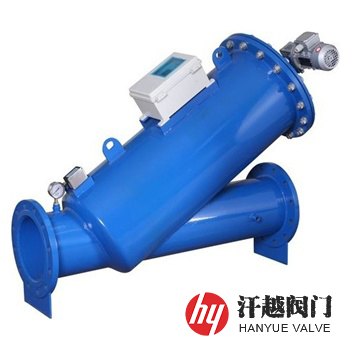

Y型全自動清洗過濾器產品概述

Y型全自動清洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，以凈化水質及保護系統其他設備正常工作，并可實現在線全自動刷洗和排污等功能的濾水設備，其在焊制Y型過濾器濾網內安裝了一套清洗刷，刷子由電機帶動旋轉，并在它的端蓋上安裝一個電動排污閥，工作時，水流從它的進水口流入，流經濾網后從出水口流出，當水流中的雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的上下游壓差增大，當上下游(進出口)壓差到達預設值時，壓差開關便傳遞信號給控制裝置，控制裝置啟動電機帶動刷子旋轉刷掉濾網上的污物雜質，同時打開排污閥，污物從排污閥排走，清洗時無需斷流。本產品可采用PLC自動控制系統，能根據壓差或定時控制清洗，并可手動刷洗和選擇設計為連續清洗，發生故障有警示信號或相應之動作，并配帶電控柜與過濾器之間的電纜，預留接口將設備運行信號遠傳到泵房控制室，系統可擴展能力強，智能程度高。

Y型全自動清洗過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	Q235B	20#	304	304L	316	316L
2	法蘭	Q235B	Q235B	304	304L	316	316L
3	法蘭蓋	Q235B	Q235B	304	304L	316	316L
4	清洗刷	骨質豬鬃毛、尼龍、不銹鋼
5	刷架	304	304	304	304L	316	316L
6	濾筒	304	304	304	304L	316	316L
7	濾網	304	304	304	304L	316	316L
8	密封件	NBR、EPDM、PKM、PTFE、GRAPHITE
9	螺柱	35CrMo	35CrMo	304	304	316	316
10	螺母	30CrMo	30CrMo	304	304	316	316
11	排污閥	CF8	CF8	CF8	CF3	CF8M	CF3M

Y型全自動清洗過濾器性能參數

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
密封性能試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
設計制造	HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017
連接法蘭	JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017
過濾精度	1目 ~ 500目

Y型全自動清洗過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	結構尺寸/mm					電機 KW
公稱壓力 PN	公稱通徑 DN	L	L1	D	d	H	電機 KW
10 ~ 25 (Class150) 20	40	520	330	159	45	560	0.18
	50	520	330	159	57	560	0.18
	65	520	330	159	76	560	0.18
	80	550	350	159	89	580	0.18
	100	670	400	219	108	670	0.18
	125	690	420	219	133	680	0.25
	150	800	450	273	159	720	0.25
	200	900	500	325	219	850	0.25
	250	1200	580	426	273	1050	0.25
	300	1300	680	426	325	—	0.32
	350	1530	740	478	377	—	0.32
表中未列出規格及參數，請咨詢汗越閥門技術部！

Y型全自動清洗過濾器結構圖

如果你需訂購我廠自清洗過濾器產品，咨詢時煩請提供公稱通徑、公稱壓力、殼體材質、濾筒濾網材質及過濾精度、法蘭標準及密封面形式等，本產品控制方式可選壓差、時間、手動或者PLC遠程控制等。
