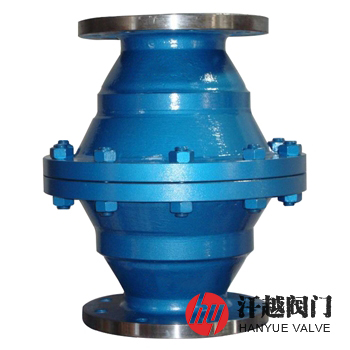

燃氣阻火器產品概述
燃氣阻火器是一種安裝在輸送和排放可燃氣體的管道線路上，用以阻止傳播火焰爆燃或爆轟通過的裝置，它由阻火芯、外殼及附件構成，可以通過法蘭與管道或設備連接，也可采用其它連接方式。阻火芯由不銹鋼波紋帶與平板帶疊合卷制成圓盤狀，制成阻火芯盤，裝入阻火器外殼內，就將管道截面分割成許多小三角形截面，每一個三角形孔都是一個狹窄通道，當火焰通過時，就迫使管道中的火焰面通過這些狹窄通道，這些通道都滿足淬熄直徑的要求，于是火焰就在通過阻火芯時熄滅了。
燃氣管道阻火器是利用波紋板之間狹縫間隙對管道中傳播的亞音速、音速或超音速火焰具有淬熄作用的原設計制造的。它由一種能夠通過氣體的、具有許多細小通道或縫隙的金屬材料組成。當火焰進入阻火器后，被阻火芯分成許多細小的火焰流，由于傳熱效應(氣體被冷卻)和器壁效應，使火焰流猝滅。本產品適用于防止可燃性氣體因火花或外界火源引起的燃燒繼續(xù)蔓延或在非正常情況下火焰于管道中的逆向傳播，有效阻止火焰通過，從而保護輸氣管道及氣體使用點的安全運行。
燃氣阻火器部件材料
序號 | 零件名稱 | 材料名稱 | |||
1 | 上 殼 體 | WCB | CF8 | CF8M | CF3M |
2 | 外 殼 | WCB | CF8 | CF8M | CF3M |
3 | 阻 火 芯 | 304 | 304 | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 雙頭螺栓 | 35CrMoA | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
燃氣阻火器性能規(guī)范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.66 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 13347-2010 石油氣體管道阻火器 | |||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、SH/T 3406、ASME B16.5等 | |||
檢驗驗收 | GB/T 13347-2010 石油氣體管道阻火器 | |||
工作溫度 | -20℃ ~ 150℃ | |||
燃氣阻火器外型尺寸
公稱壓力 PN(MPa) | 公稱直徑 DN(mm) | 尺寸(mm) | |||
D1 | D2 | H | H1 | ||
1.0 | 15 | 18×3.0 | 57×3.5 | 330 | — |
20 | 25×3.0 | 57×3.5 | 330 | — | |
25 | 32×3.5 | 73×4.0 | 365 | — | |
32 | 38×3.5 | 73×4.0 | 375 | — | |
40 | 48×3.5 | 89×4.0 | 375 | — | |
50 | 57×3.5 | 108×4.0 | 420 | — | |
65 | 73×4.0 | 133×4.5 | 485 | — | |
80 | 89×4.0 | 159×4.5 | 505 | — | |
100 | 108×4.0 | 219×6.0 | 555 | — | |
125 | 133×4.5 | 273×8.0 | 615 | — | |
150 | 159×4.5 | 325×8.0 | 665 | — | |
200 | 219×6.0 | 377×9.0 | 910 | — | |
250 | 273×8.0 | 480×10.0 | 1030 | — | |
300 | 325×8.0 | 529×10.0 | 1295 | — | |
350 | 377×9.0 | 630×12.0 | 1300 | — | |
1.6 | 15 | 18×3.0 | 57×3.5 | 330 | — |
20 | 25×3.0 | 57×3.5 | 330 | — | |
25 | 32×3.5 | 73×4.0 | 365 | — | |
32 | 38×3.5 | 73×4.0 | 375 | — | |
40 | 48×3.5 | 89×4.0 | 390 | — | |
50 | 57×3.5 | 108×4.0 | 425 | — | |
65 | 73×4.0 | 133×4.5 | 485 | — | |
80 | 89×4.0 | 159×4.5 | 520 | — | |
100 | 108×4.0 | 219×6.0 | 560 | — | |
125 | 133×4.5 | 273×8.0 | 620 | — | |
150 | 159×4.5 | 325×8.0 | 665 | — | |
200 | 219×6.0 | 377×9.0 | 960 | — | |
250 | 273×8.0 | 480×10.0 | 1070 | — | |
300 | 325×8.0 | 529×10.0 | 1295 | — | |
350 | 377×9.0 | 630×12.0 | 1350 | — | |

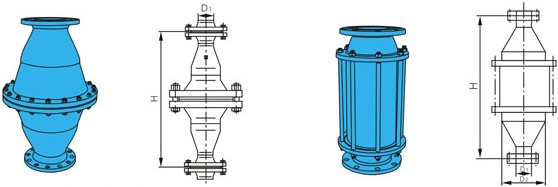

燃氣阻火器結構圖
如果你需訂購我廠管道阻火器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、材質、法蘭執(zhí)行標準及法蘭密封面形式等。本產品按阻火性能有阻爆燃型和阻爆轟型兩種。我廠常規(guī)阻火芯件為不銹鋼波紋板式，如果使用工況有特殊需求，咨詢時請說明。
