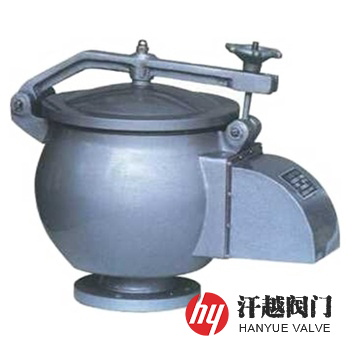

全天候快開式呼吸閥產品概述

HXF-88全天候快開式呼吸閥閥體和閥蓋的連接方式采用的是打開方便快捷，便于快速拆卸的手輪旋轉壓緊結構設計，其一般水平安裝在儲罐頂部，利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓，當外液輸入罐內使壓力超過規定值時，它能把一部分氣體排入大氣，當罐內液體往外輸出時能把罐外空氣吸入罐內，使系統壓力不超過允許值，從而保證儲罐不因內部壓力過高或出現真空而發生事故，如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏。該閥不僅能維持儲罐氣壓平衡，保護儲罐在受超壓或真空時免遭破壞，而且能減少罐內介質蒸發損耗。本產品是原油、汽油、煤油、輕柴油、芳烴及其他輕質油品儲罐上不可缺少的主要設備，具有呼吸性能可靠穩定，重量輕，維修方便等特點。

全天候快開式呼吸閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	ZAlsi7Mg	CF8	CF8M	CF3M
2	閥蓋	WCB	ZAlsi7Mg	CF8	CF8M	CF3M
3	閥罩	WCB	ZAlsi7Mg	CF8	CF8M	CF3M
4	導 桿	304	304	304	316	316L
5	閥座	CF8	ZAlsi7Mg	CF8	CF8M	CF3M
6	閥盤	304	304	304	316	316L
7	阻火層	304	304	304	316	316L
8	密封件	PTFE	PTFE	PTFE	PTFE	PTFE

全天候快開式呼吸閥技術規范

呼吸閥開啟壓力等級代號	A	B	C	D	E
呼吸閥開啟壓力ps(Pa)	+355，-295	+665，-295	+980，-295	+1375，-295	+1765，-295
設計制造	SY/T 0511.1-2010 石油儲罐附件第1部分：呼吸閥
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SY/T 0511.1-2010 石油儲罐附件第1部分：呼吸閥
操作溫度	-30℃ ~ 60℃

全天候快開式呼吸閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H	D	D1	D2	C-f	n-d
0.6	50	330	270	140	110	90	14-2	4-?14
	80	490	400	190	150	128	16-2	4-?18
	100	490	400	210	170	148	16-2	4-?18
	150	610	500	265	225	202	18-2	8-?18
	200	700	570	320	280	258	20-2	8-?18
	250	900	720	375	335	312	22-2	12-?18
注：以上為HG/T 20592-2009標準PN6整體鋼制管法蘭尺寸。

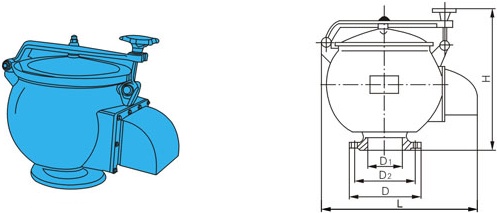

全天候快開式呼吸閥結構圖

快開式呼吸閥結構圖

如果你需訂購我廠呼吸閥產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、開啟壓力、通氣量、閥體材質、法蘭標準等，本產品有HXF-88A標準型和HXF-88B防凍型兩種，如有其他技術要求，咨詢時請?jiān)敿?xì)說明。
