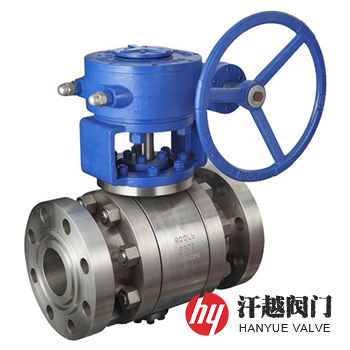

不銹鋼鍛鋼球閥產品概述

不銹鋼鍛鋼球閥是一種主要零部件采用ASTM A182 F304、A182 F304L或A182 F316、A182 F316L及A479 310S等工業閥門用承壓不銹鋼鍛件或棒材加工而成，適用于切斷或接通高壓管路中的介質的浮動球或固定球球閥，其通過閥座與球體的密封配合來實現對流體的控制，通常采用二片式或三片式結構設計，其中三段式是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥沿閥桿中心軸左右對稱，中部用螺栓連接。該閥所使用的鍛件是指通過對金屬坯料進行鍛造變形而得到的工件或毛坯，利用對金屬坯料施加壓力，使它產生塑形變形，可改變其機械性能，通過鍛造能消除金屬在冶煉過程中產生的鑄態疏松等缺陷，優化微觀組織結構，同時由于保存了完整的金屬流線，鍛件的機械性能一般優于同樣材料的鑄件。本產品主要適用于高壓、大口徑場合，廣泛應用在石油、天然氣管線和管道系統中。

不銹鋼鍛鋼球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
2	連接體	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
3	球體	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
4	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金
5	閥桿	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
6	固定軸	A182 F304	A182 F304L	A182 F316	A182 F316L	A479 310S
7	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
8	填料壓板	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M	A351 CF8
9	螺柱	A193 B8	A193 B8	A193 B8M	A193 B8M	A193 B8
10	螺母	A194 8	A194 8	A194 8M	A194 8M	A194 8

不銹鋼鍛鋼球閥性能規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 9092、GB/T 26480、API 6D、API 598

不銹鋼鍛鋼球閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	尺寸
公稱壓力 Class	公稱尺寸 NPS	d	L(RF)	L(BW)	L(RTJ)	H1	H2
600	2	49	292	292	295	110	180
	3	74	356	356	359	120	200
	4	100	432	432	435	140	210
	6	150	559	559	562	185	290
	8	201	660	660	664	220	320
	10	252	787	787	791	270	380
	12	303	838	838	841	310	430
	14	334	889	889	892	345	450
	16	385	991	991	994	410	550
	18	436	1092	1092	1095	440	580
	20	487	1194	1194	1200	480	630
	24	589	1397	1397	1407	700	850
900	2	49	368	368	371	135	190
	3	74	381	381	384	158	200
	4	100	457	457	460	190	230
	6	150	610	610	613	200	300
	8	201	737	737	740	250	375
	10	252	838	838	841	285	420
	12	303	965	965	968	350	460
	14	322	1029	1029	1038	400	530
	16	373	1130	1130	1140	480	600
	18	423	1219	1219	1232	530	640
	20	471	1321	1321	1334	580	700
	24	570	1549	1549	1568	810	965
1500	2	49	368	368	371	140	200
	3	74	470	470	473	160	220
	4	100	546	546	549	200	250
	6	144	705	705	711	210	320
	8	192	832	832	841	260	400
	10	239	991	991	1000	300	450
	12	287	1130	1130	1146	365	490
	14	315	1257	1257	1276	420	560
	16	360	1384	1384	1407	500	640
	18	406	1537	1537	1559	—	—
	20	454	1664	1664	1686	600	790
2500	2	42	451	451	454	120	178
	3	62	578	578	584	149	206
	4	87	673	673	683	180	258
	6	131	914	914	927	275	341
	8	179	1022	1022	1038	335	420
	10	223	1270	1270	1292	432	540
	12	265	1422	1422	1445	525	628
以上為ASME B16.5標準法蘭連接固定球球閥尺寸。如需其他尺寸，請來電咨詢！

不銹鋼鍛鋼球閥結構圖

如果你需訂購我廠鍛鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱尺寸、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式等。本產品操作方式可選用手柄、蝸輪傳動、電動、氣動、液動、氣液聯動等，還可以與遠程控制自動化配套使用。
