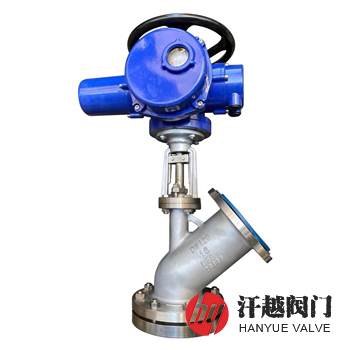

?電動放料閥產品簡介

電動放料閥由閥體、閥瓣、閥桿、閥座、支架和直行程電動執行機構等部件組成，其可以電動遙控控制放料閥的開關，實現對罐內物料的自動排放，也可就地通過轉動電裝上的手輪手動驅動，帶行程開關信號燈和就地開度指示。該閥的常見結構形式分為上展式和下展式，它的運動件閥桿通過鎖緊螺母連接閥瓣，閥芯貼合閥座呈密封狀態，保障腔內介質不泄漏，閥桿接受電裝輸出軸上、下位移，使閥芯實施開或關動作，以實現自動排放物料的目的。本產品通常與反應釜配套使用，一般設計閥芯座兼?zhèn)涓追ㄌm的功能。

電動放料閥以220V交流單相可逆異步電動機(含齒輪減速)或其他類型電動機為執行器，智能控制器為其設置智能比例式伺服電路，接收控制系統或調節器的4～20mA DC或1～5V DC信號，經A/D轉換送到CPU進行運算處理，同時CPU與來自電裝的開度信號及上、下限位置進行比較后驅動電機轉動，通過齒輪減速后推動輸出軸作上、下位移，從而驅動閥桿帶動啟閉件上升或下降，以實現輸入信號對閥門開關的控制以及流量調節的作用。本產品電動執行機構分為調節型和開關型，這兩種都可以選擇防爆型或普通型。

電動放料閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	支架	WCB	CF8	CF3	CF8M	CF3M
3	閥座	WCB	CF8	CF3	CF8M	CF3M
4	閥瓣	WCB	CF8	CF3	CF8M	CF3M
5	填料	GRAPHITE、RPTFE、PTFE、TEFLON、PPL
6	閥桿	2Cr13	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
7	墊片	GRAPHITE	PTFE	PTFE	PTFE	PTFE
8	螺柱	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMo	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

電動放料閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 11489-2013 放料用截止閥
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 11489-2013 放料用截止閥
工作溫度	-60℃ ~ 232℃

電動放料閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	上展式尺寸						下展式尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D1	D2	D3	D4	D5	D6	D1	D2	D3	D4	D5	D6
1.6	25	115	85	115	85	—	—	115	85	135	100	70	40
	32	135	100	135	100	70	40	135	100	145	110	75	55
	40	145	110	145	110	70	50	145	110	160	125	80	60
	50	165	125	160	125	80	60	160	125	180	145	100	80
	65	180	145	180	145	95	75	180	145	195	160	135	110
	80	195	160	195	160	110	90	195	160	225	190	160	135
	100	215	180	215	180	130	110	215	180	260	225	200	175
	125	245	210	245	210	160	130	245	210	280	245	200	175
	150	280	240	280	240	190	150	280	240	335	295	240	210
	200	335	295	335	295	240	200	335	295	405	355	285	240

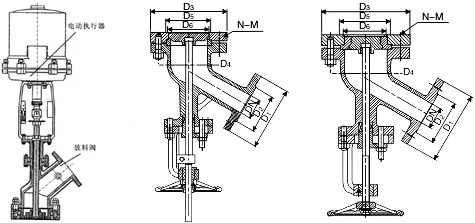

電動放料閥結構圖

本產品按結構型式的不同分為電動上展式放料閥、電動下展式放料閥和電動放料球閥等。如果你需訂購我廠放料閥，咨詢時煩請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質及溫度、連接形式及電動執行器類型等。
